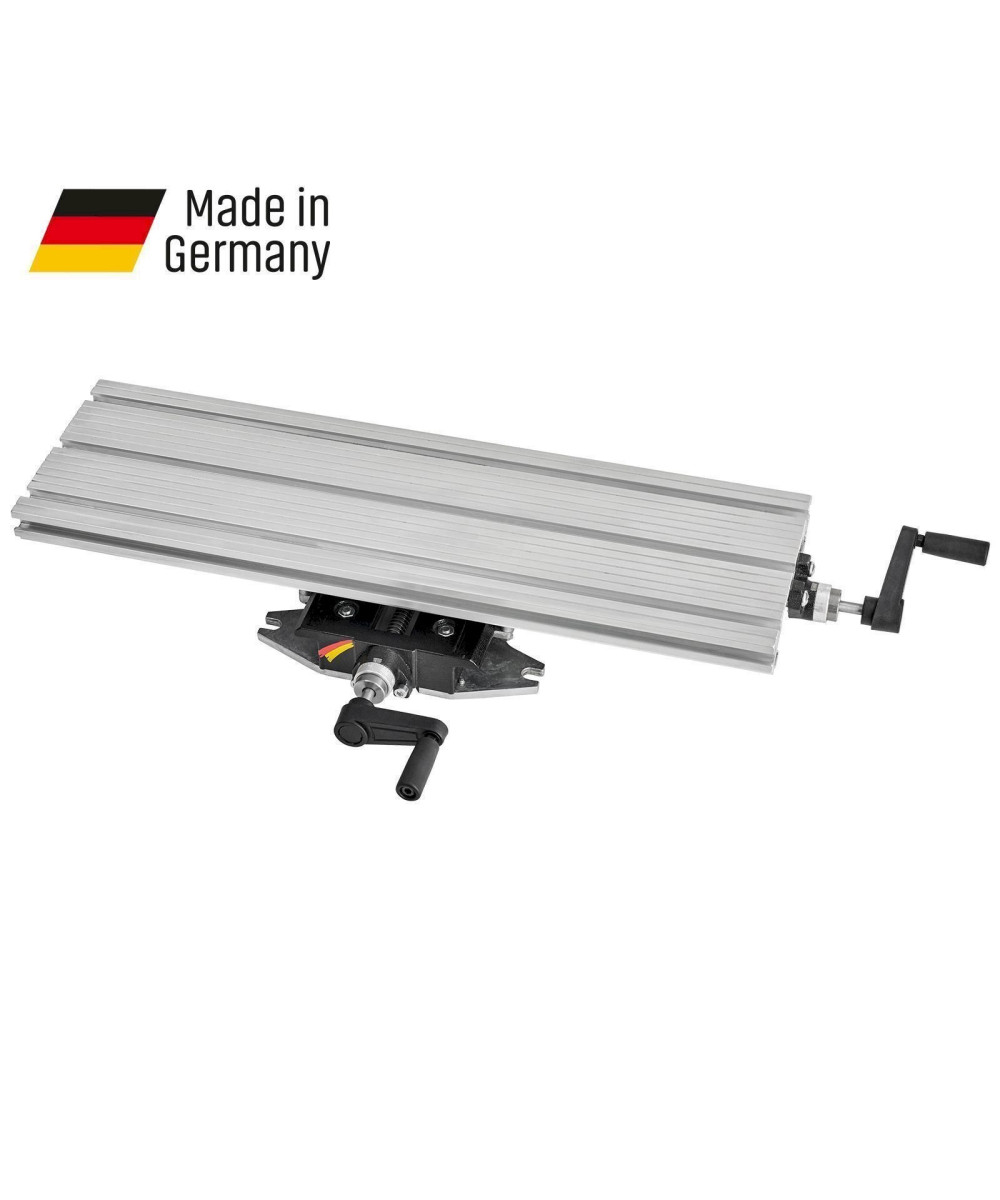

2-Achsen Koordinatentisch K600

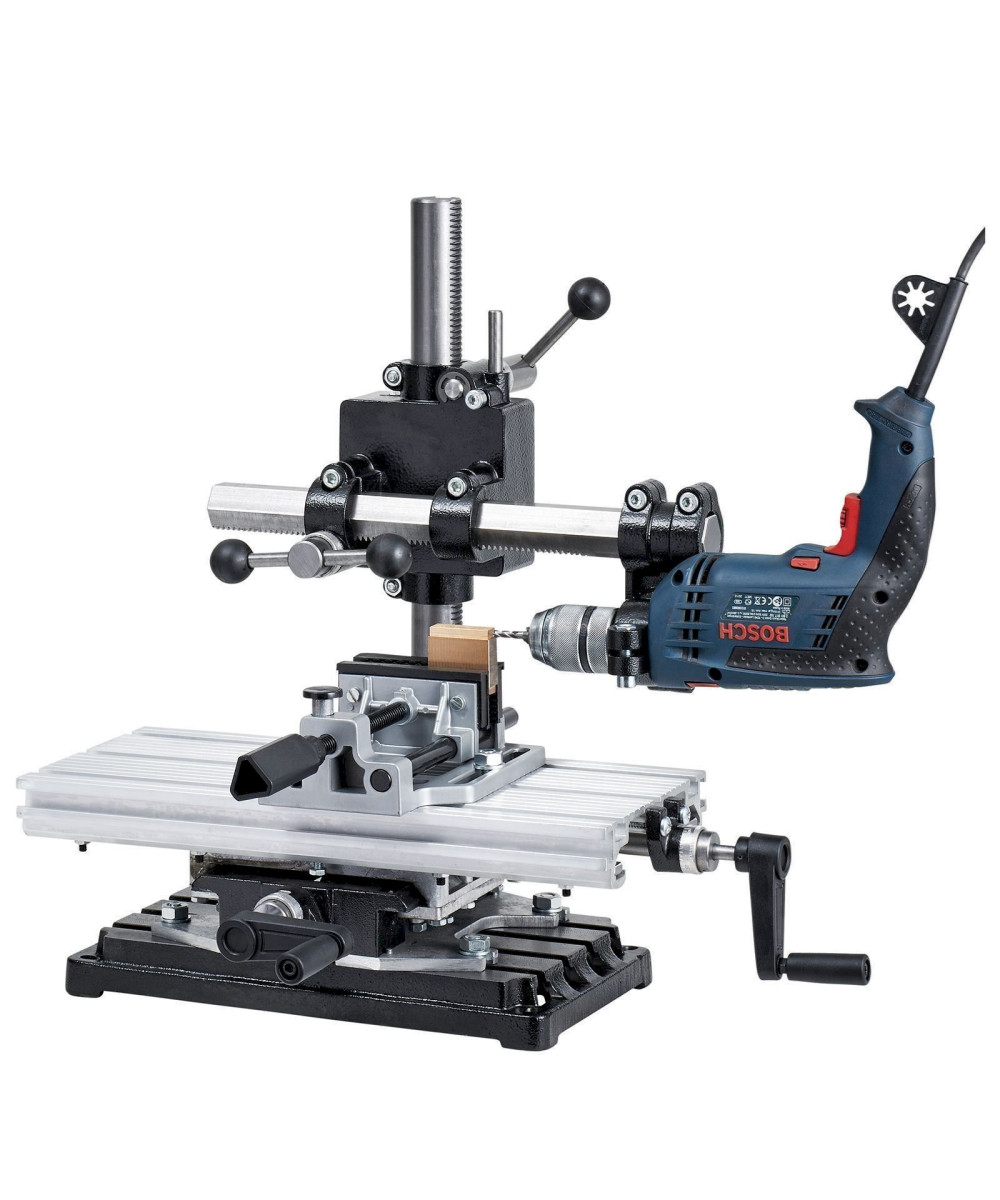

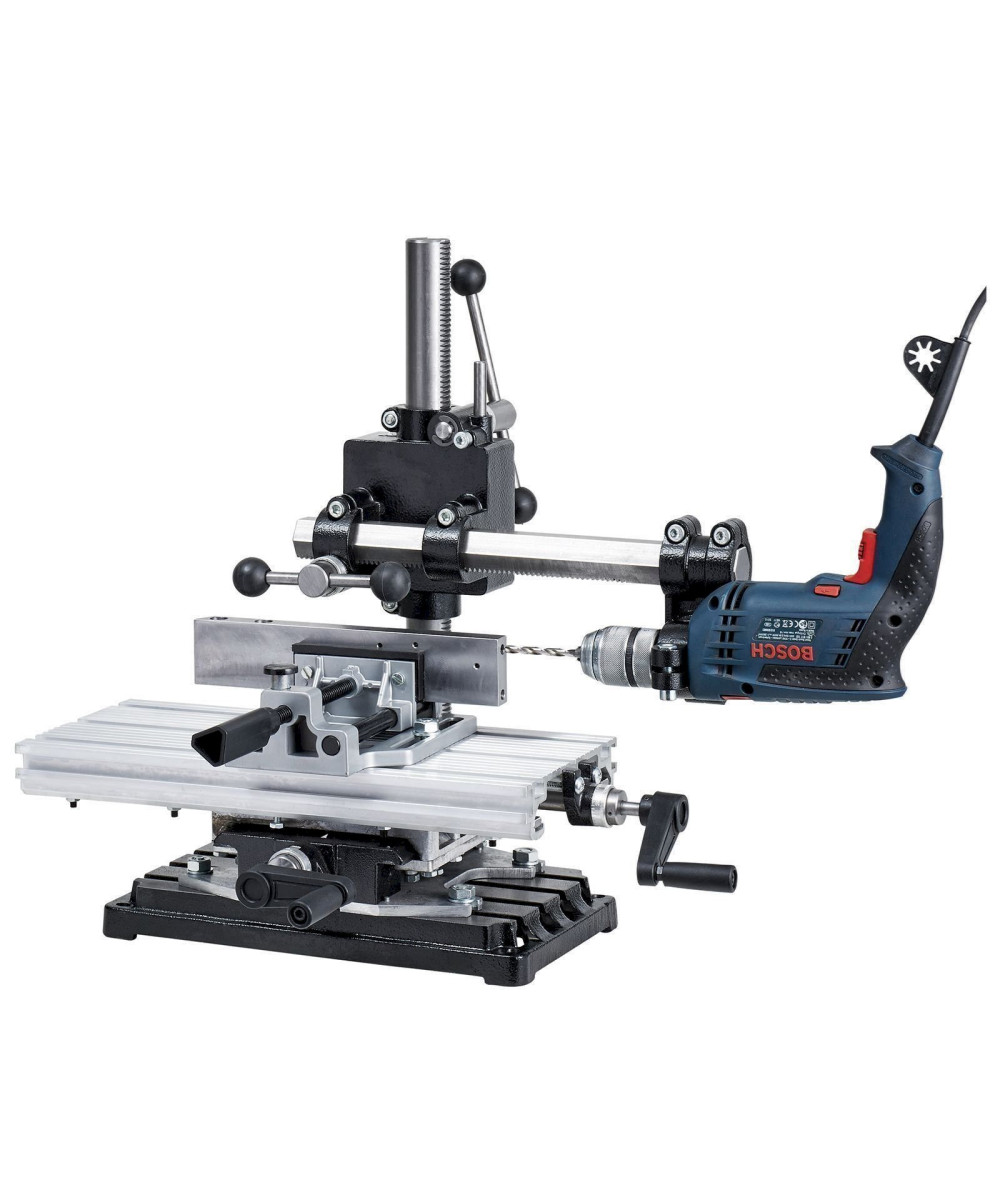

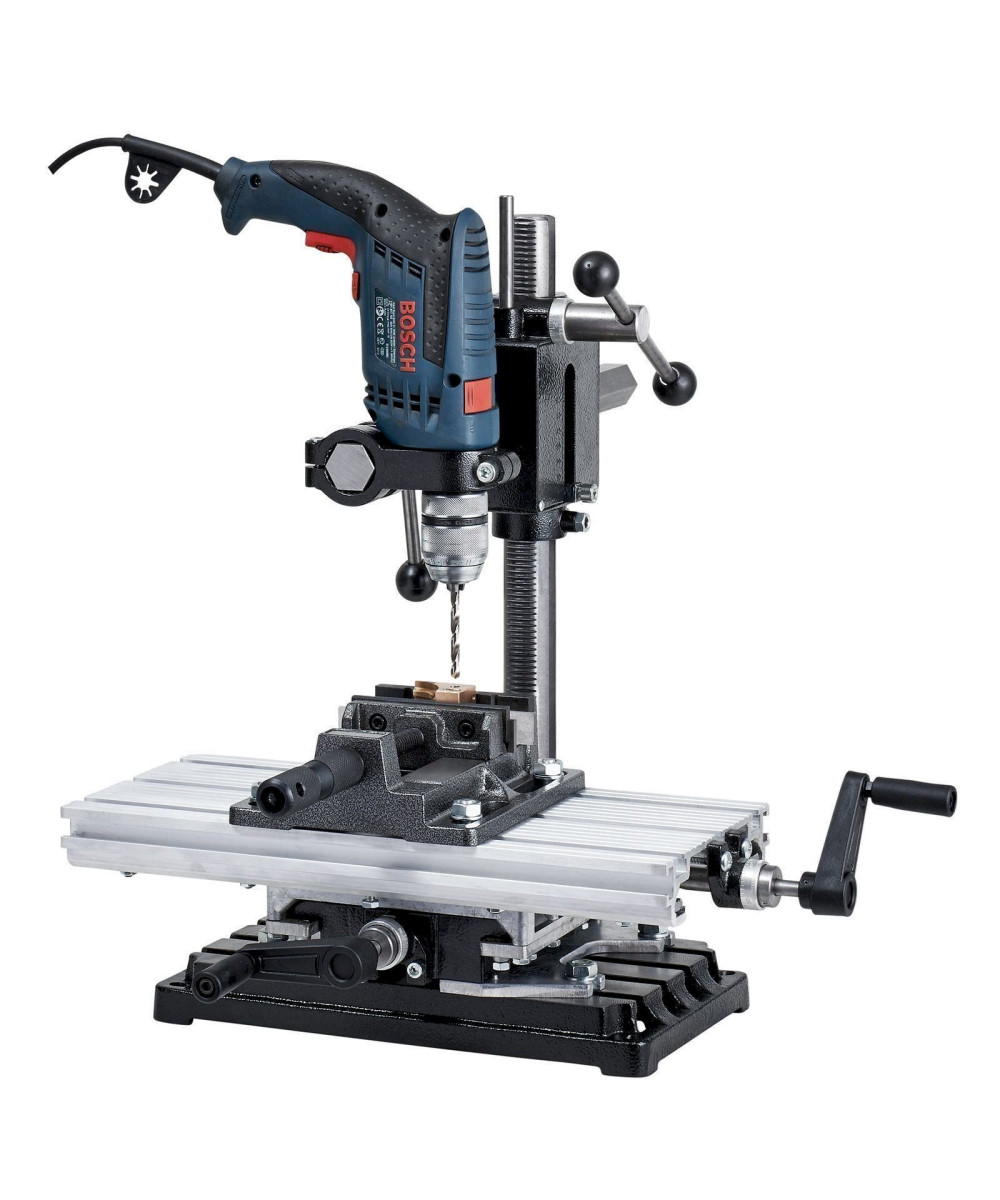

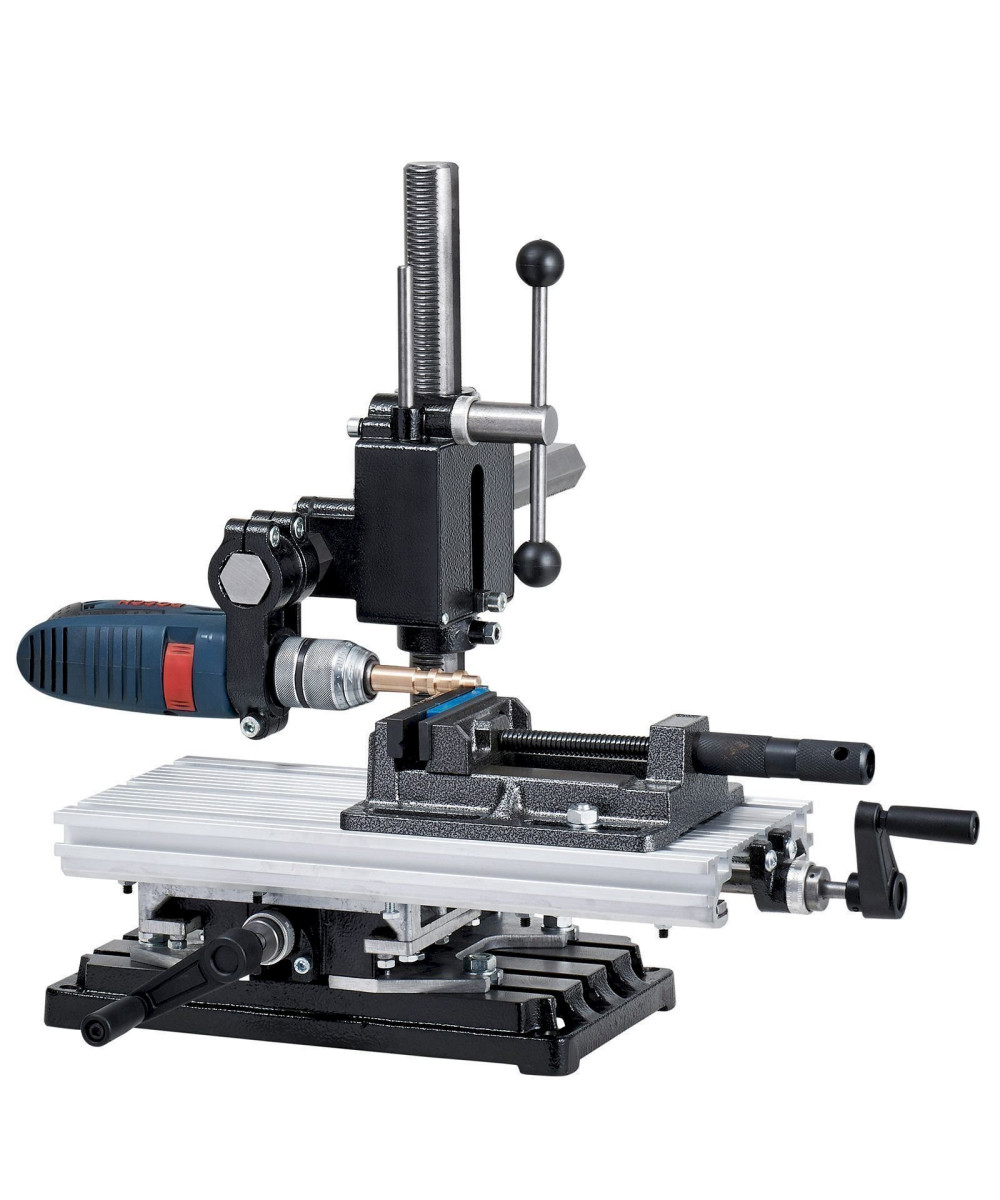

• passend zu allen Tischbohrmaschinen, Ständerbohrmaschinen, Säulenbohrmaschinen, Bohrständern und Fräsständern, da die Aufspannfüße individuell für jedes Fabrikat durch Bohrungen und/oder Längsnuten angepasst werden können

Umbau für Linkshänder

• die Handkurbel der X-Achse kann auf die linke Seite des Koordinatentisches umgebaut werden.
  Dazu muss die Spindel der X-Achse einfach ausgebaut, gedreht und wieder eingebaut werden

für präzise Bohr- und Fräsarbeiten

• genaues positionieren der Werkstücke unter den Werkzeugen durch Verfahren der X- und Y-Achse

Arbeitsbereiche

• Längsweg X-Achse 520 mm
• Querweg Y-Achse 100 mmn
• Bauhöhe 105 mm

Koordinatentisch

• Aufspannfläche 600 x 180 mm
• 3 Nuten in Aufspannfläche
• je 1 Nute in Längsseiten
• Breite der Nuten für 10 mm T-Nuten oder M10 Sechskantschrauben
• Trapezgewindespindel Steigung 4 mm
• Ablesegenauigkeit der Skalenringe 0,1 mm
• nachstellbare Prismenführung

Abmessung und Gewicht

• Abmessung B740 x T360 x H105 mm
• Gewicht ohne Verpackung 7,2 kg

Technische Daten
