PAULIMOT Kreuztisch 185 x 100 mm

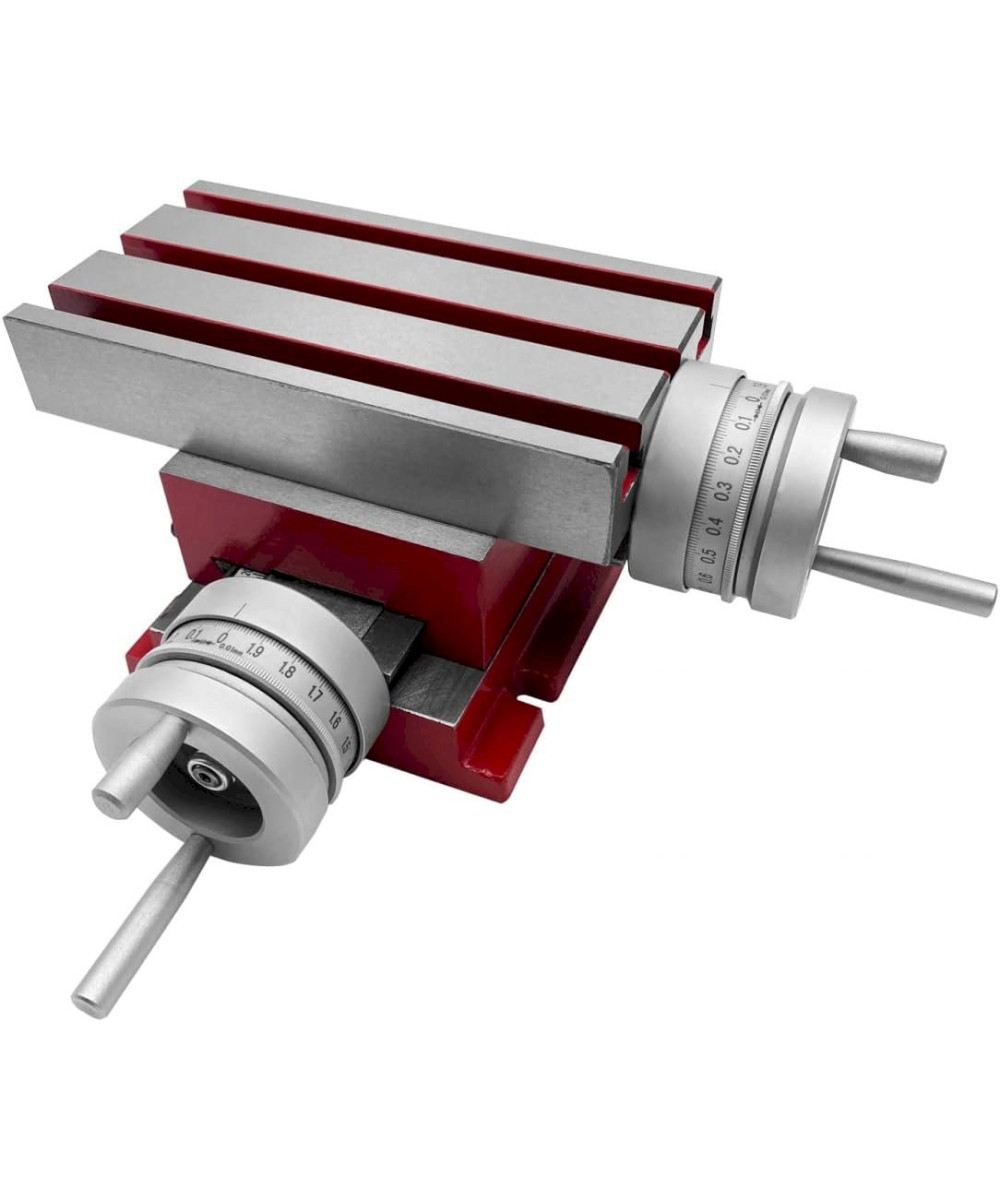

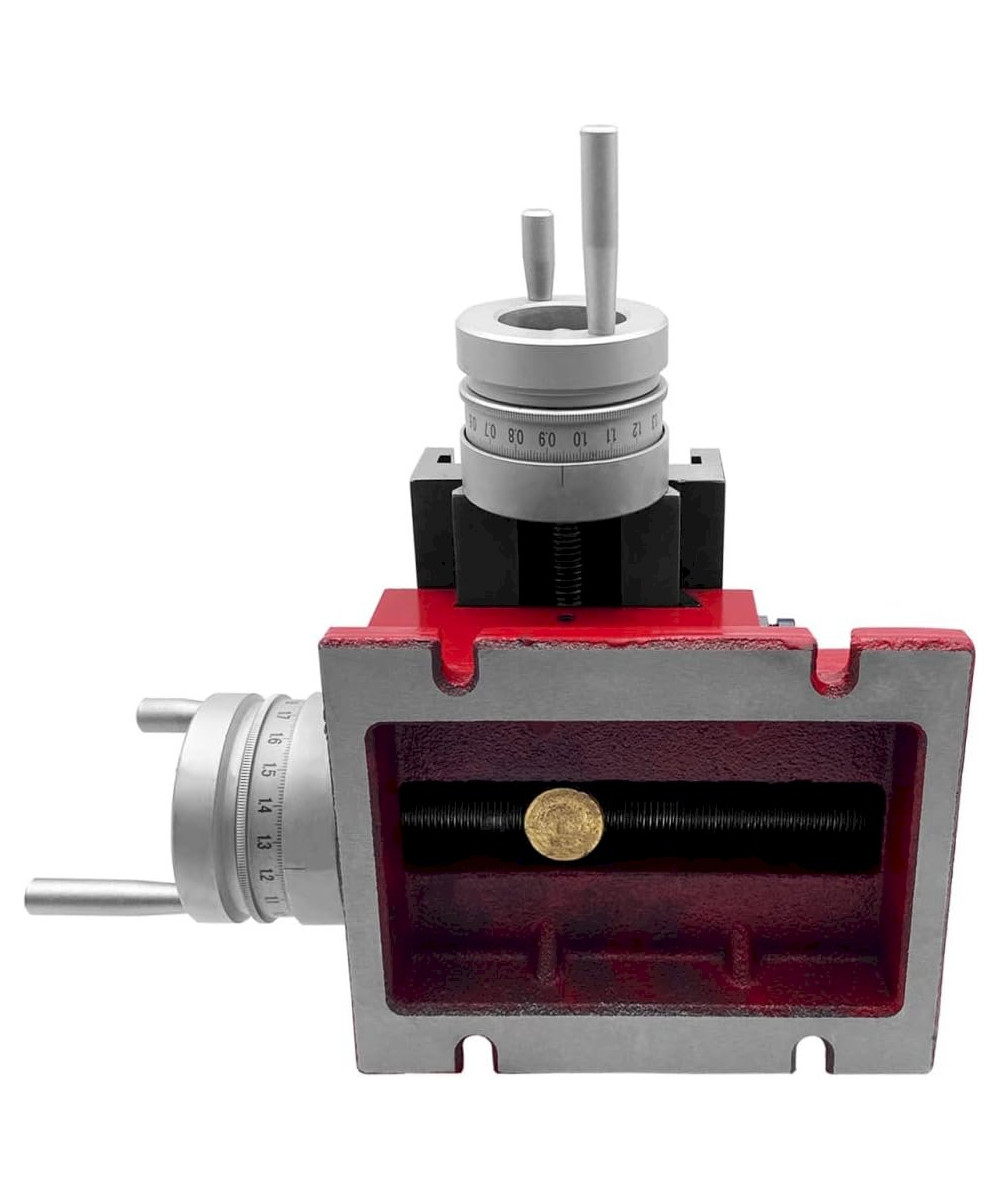

Dieser Kreuztisch ist stabil und massiv aus Stahlguss gefertigt. Der Arbeitstisch ist allseitig geschliffen. Er verfügt über drei durchgehende T-Nuten mit einer Breite von 10 mm für Nutensteine mit M8-Gewinde. Das Werkstück wird z. B. mit Spannpratzen, Niederhaltern o. Ä. in der gewünschten Position auf dem Arbeitstisch fixiert. Der Kreuztisch kann über die großen, mit einem Nonius versehenen Handräder in X- und Y-Richtung verfahren werden. Über eine Messskala an der Y- Achse lässt sich der Verfahrweg einfach und schnell ablesen. Die Schwalbenschwanzführungen lassen sich mit Hilfe von Druckleisten spielfrei einstellen. Die Spindel der Y-Achse ist durch ein Schleppblech vor herabfallenden Spänen geschützt.

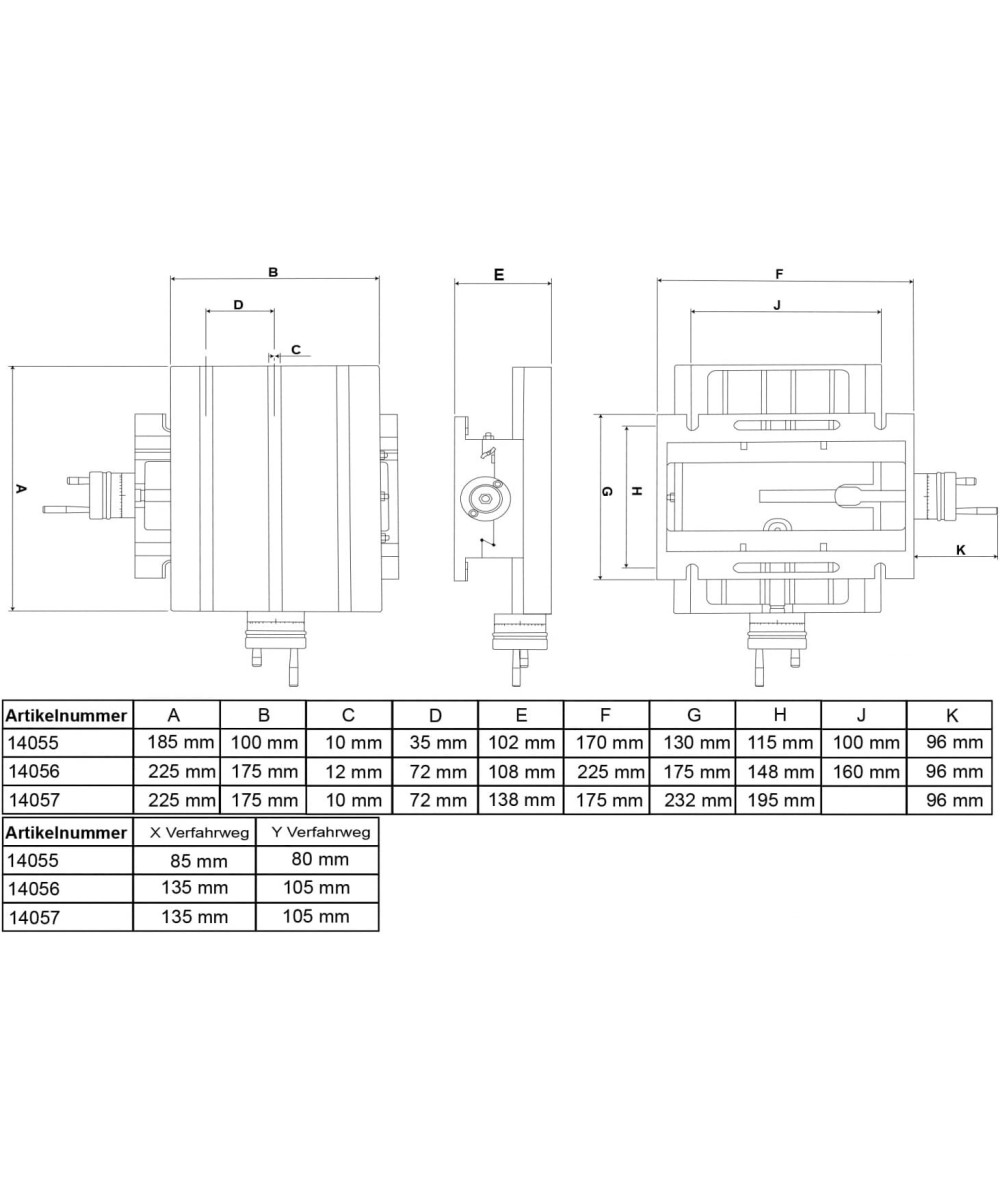

Spezifikationen

Tischgröße [mm]:     185 x 100
Verfahrweg X-Achse [mm]:     85
Verfahrweg Y-Achse [mm]:     80
Material Kreuztisch:     Stahlguss
Tischbelastung max. [kg]:     20
Anzahl der T-Nuten:     3
Größe der T-Nuten [mm]:     10 (M8)
T-Nuten-Abstand [mm]:     35
Skalenteilung Handräder [mm]:     0,01
Gesamthöhe [mm]:     102

Lieferumfang

• 1 x Kreuztisch 185 x 100 mm
• 2 x Handkurbel lang
• 2 x Handkurbel kurz
