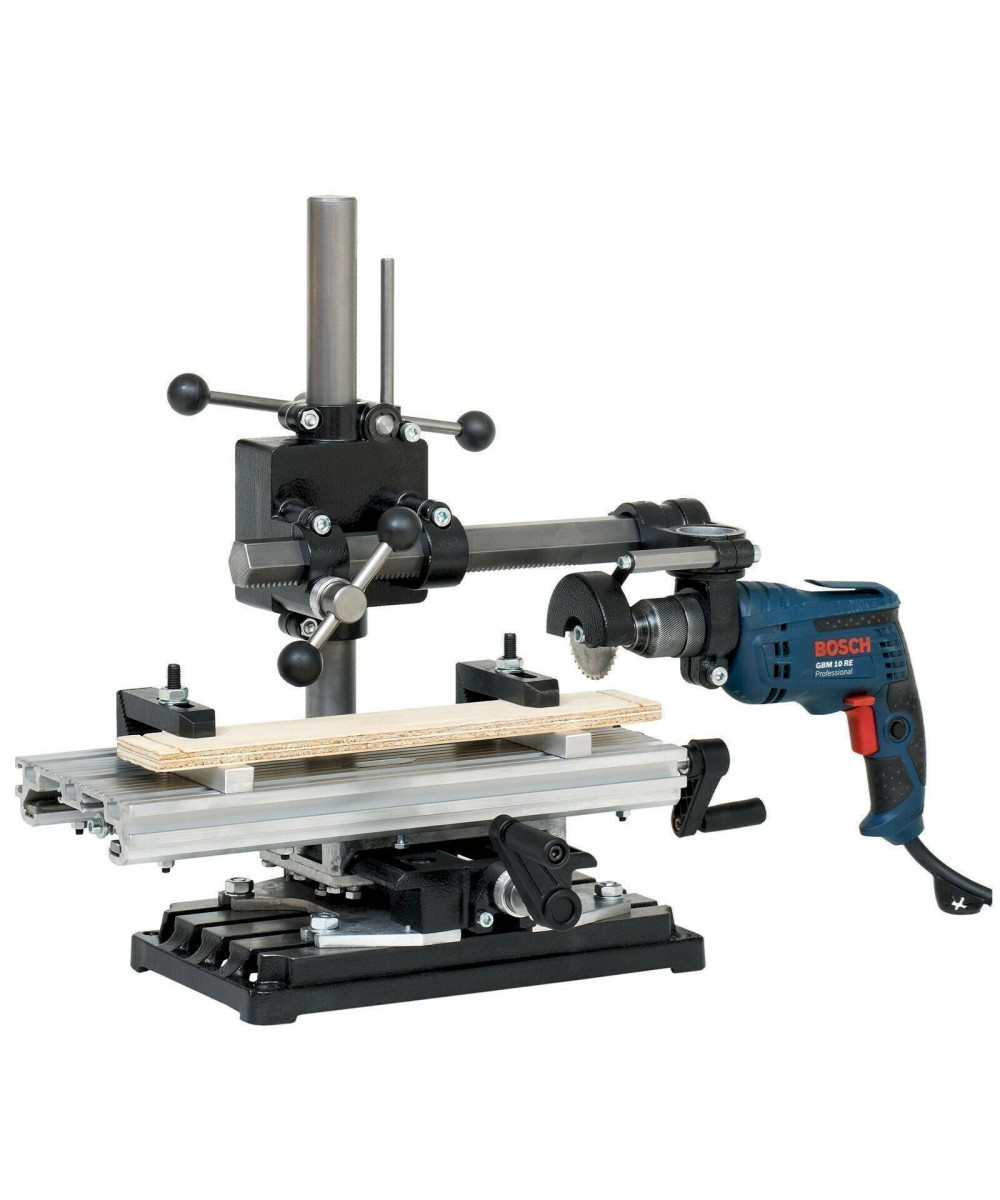

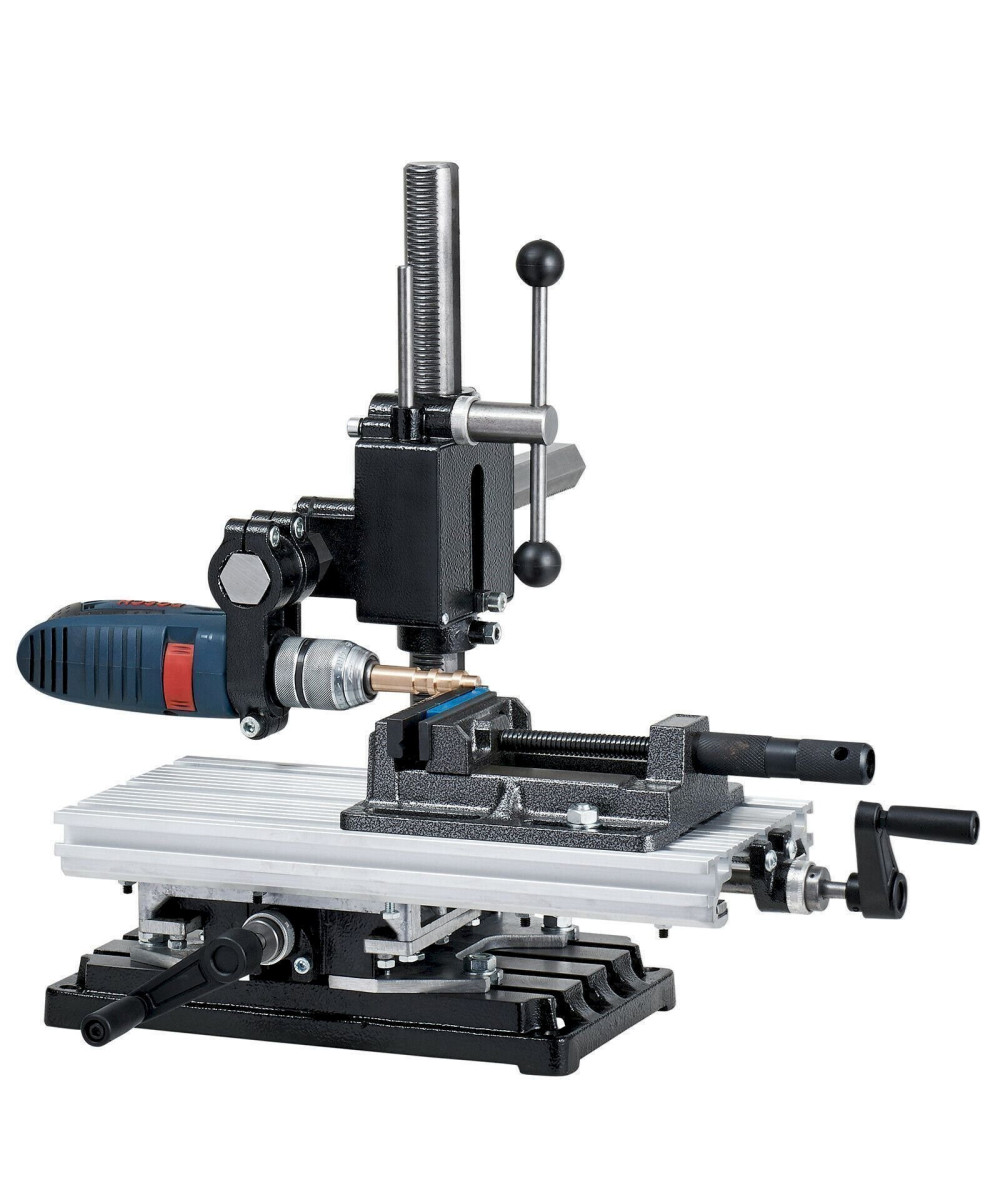

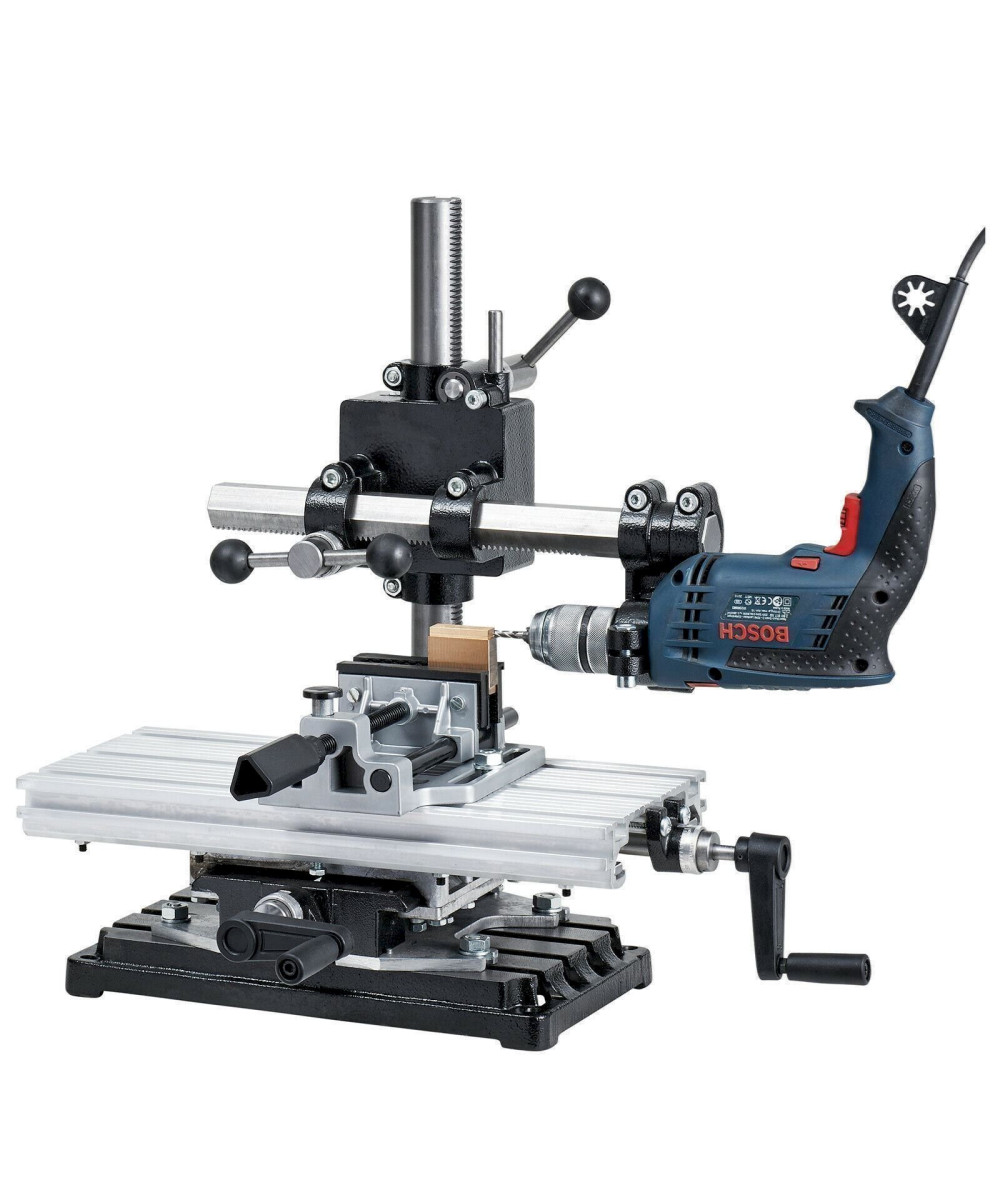

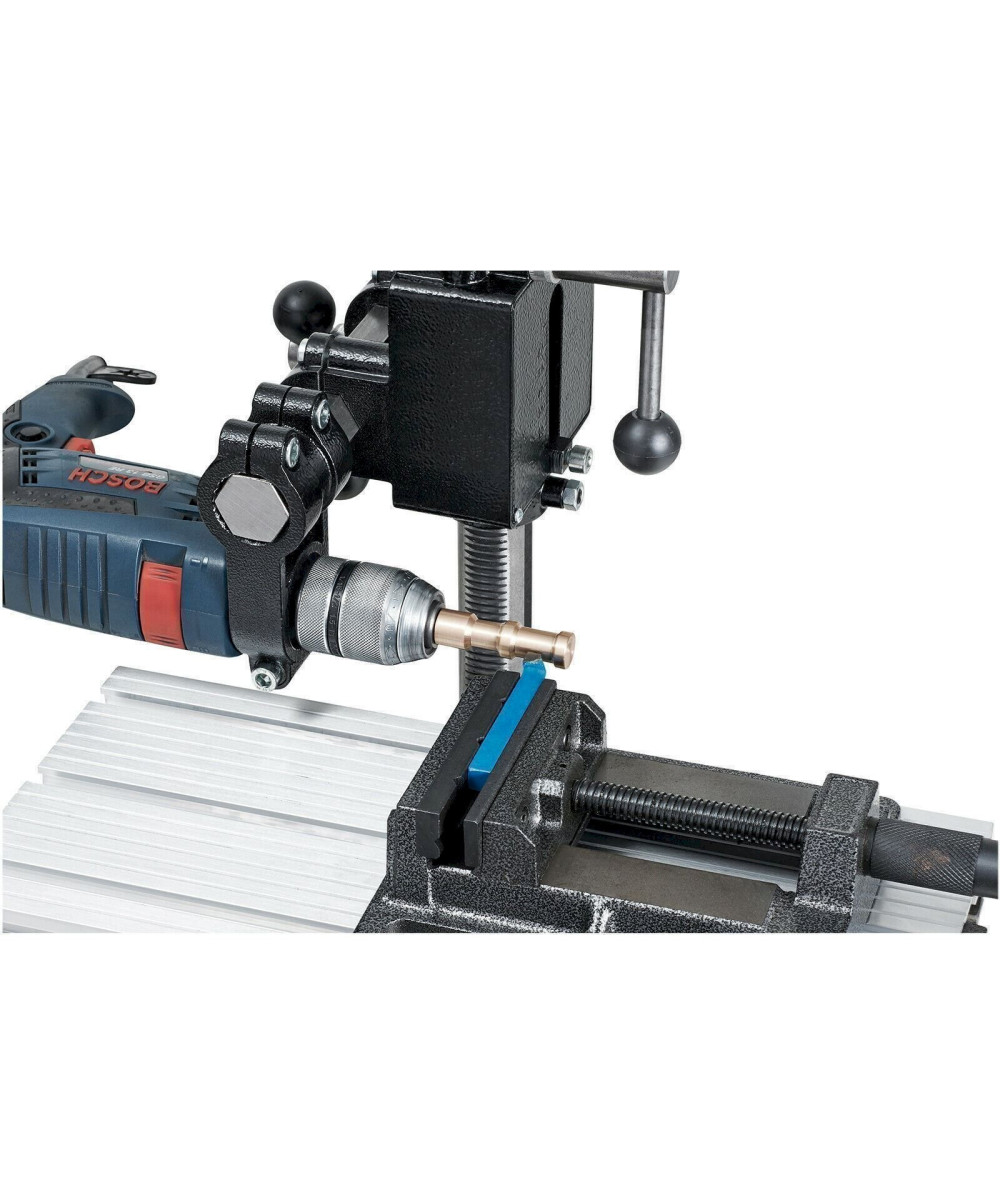

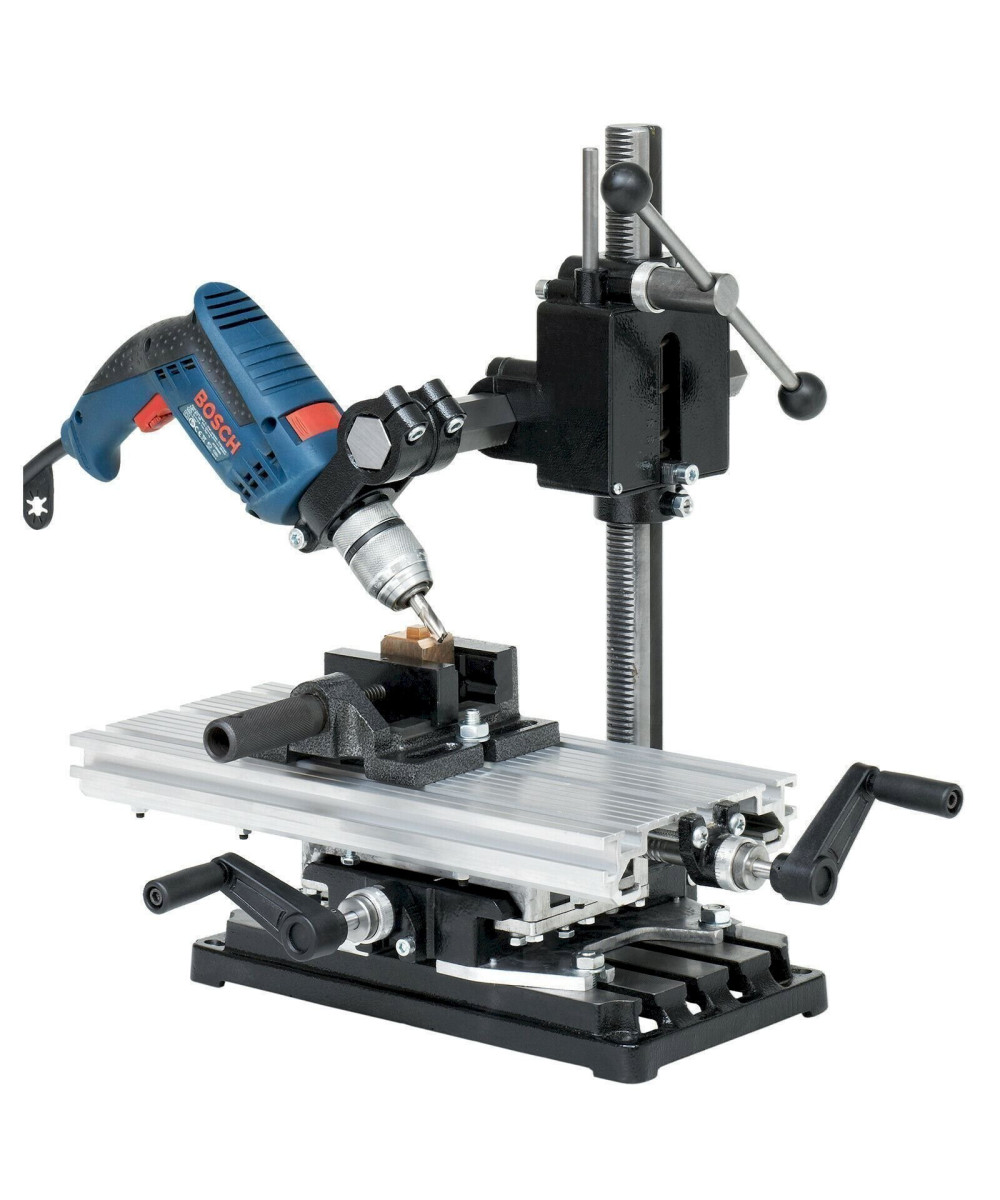

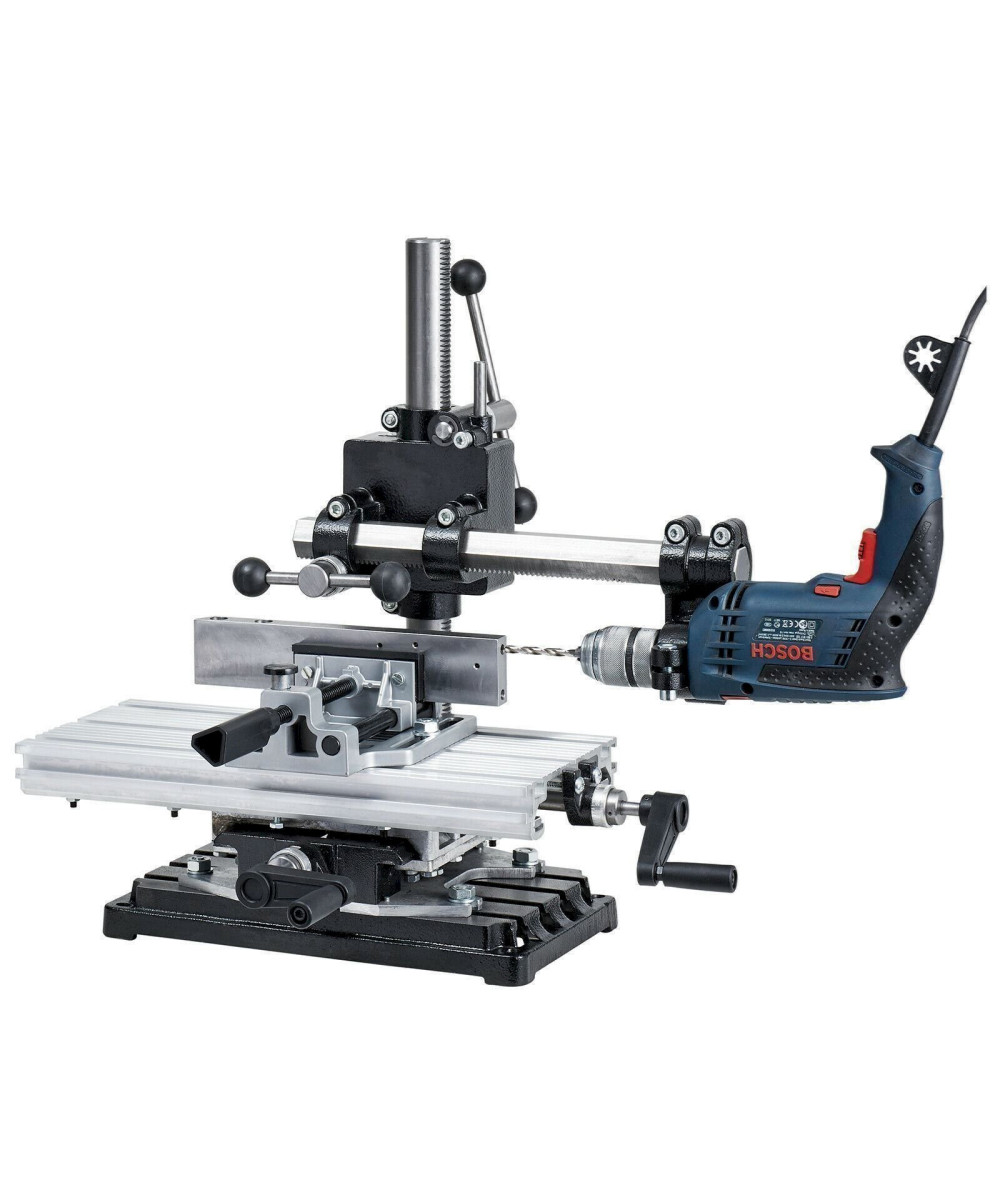

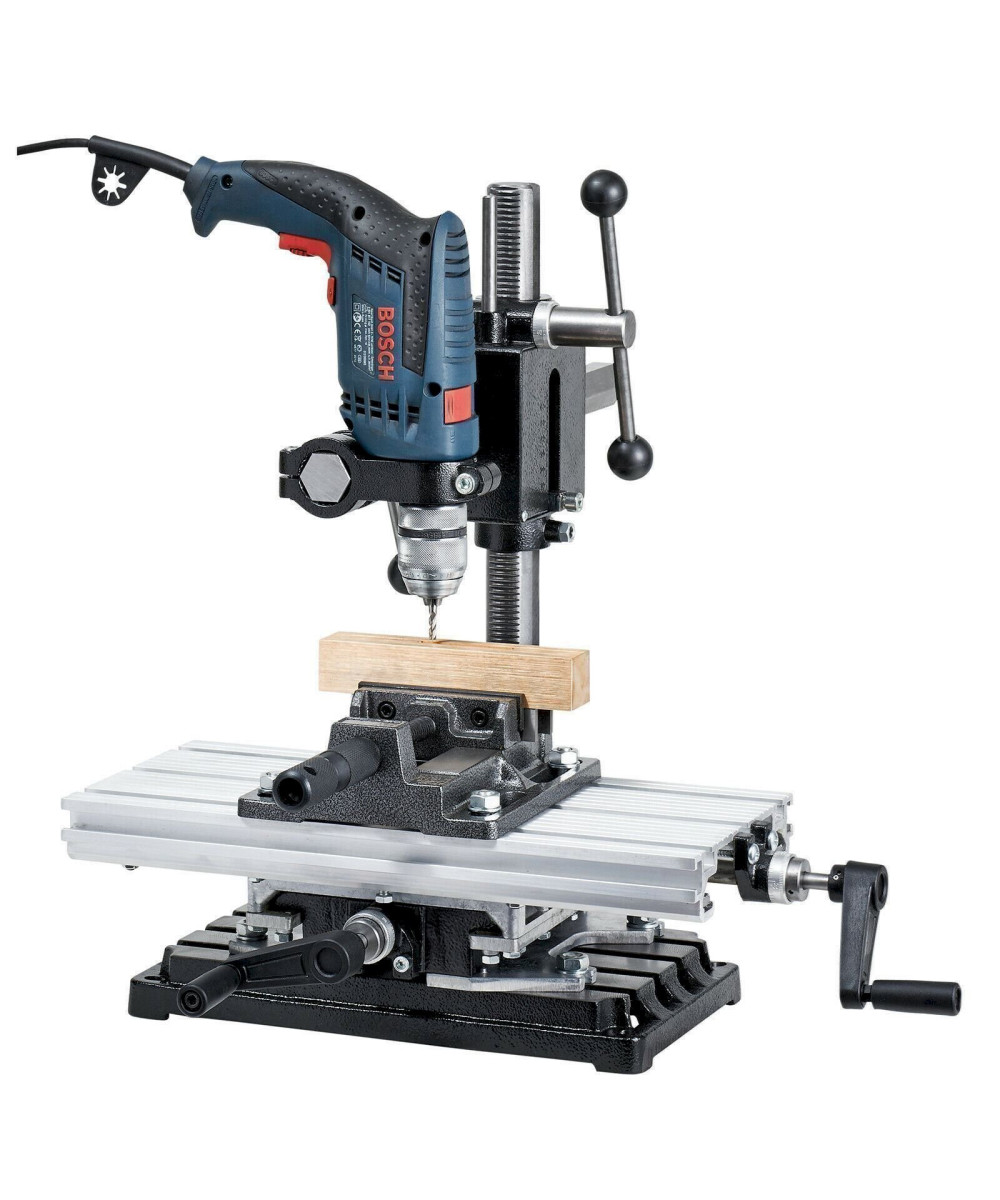

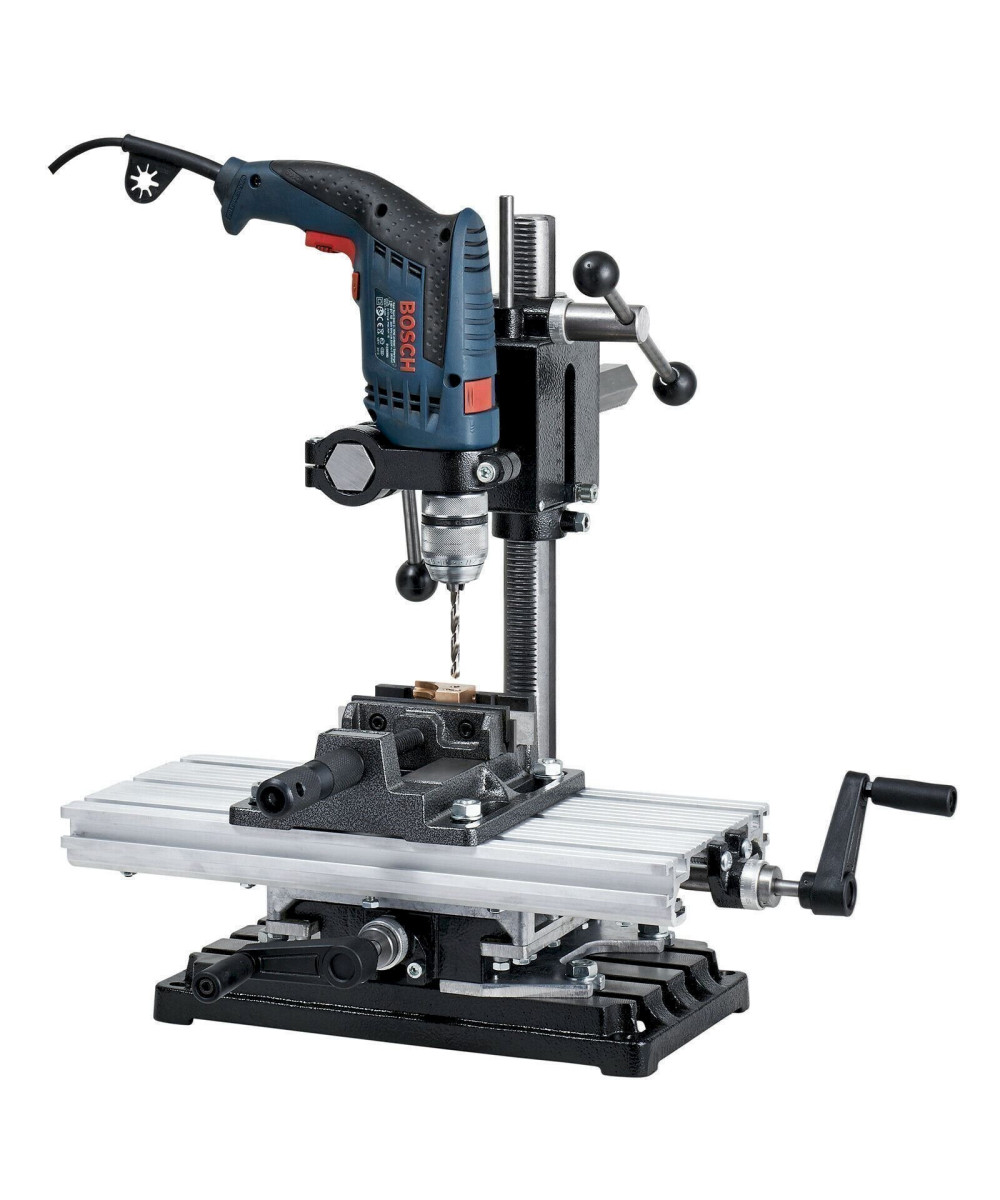

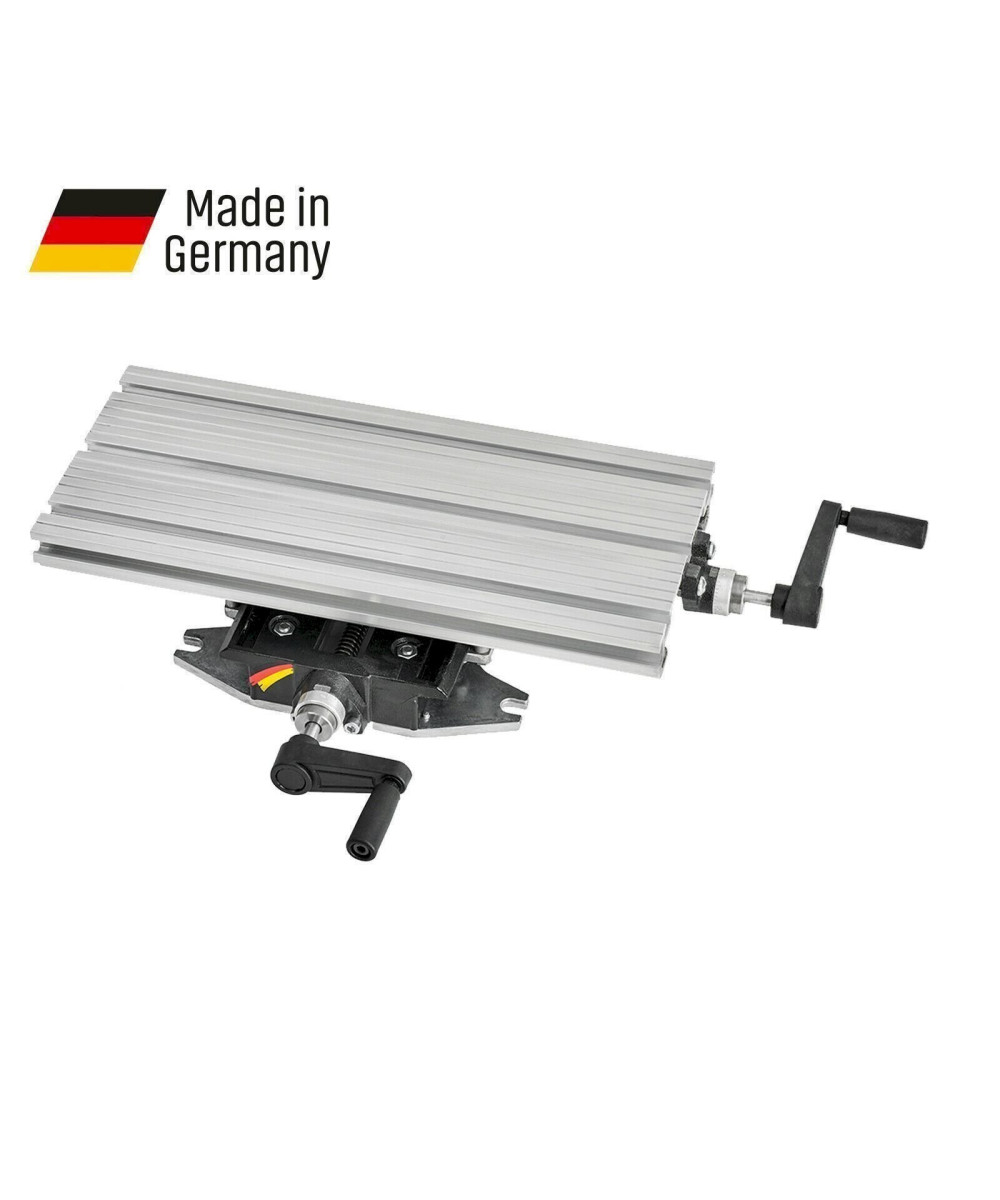

WABECO K400 Koordinatentisch 24410 400 x 180 mm Kreuztisch Bohrtisch für Bohrständer

2-Achsen Koordinatentisch K400

• eigene Konstruktion und Fertigung
• für präzise Bohr- und Fräsarbeiten
• Werkstücke können durch das Verfahren der X- und Y-Achse genau positioniert werden
• die Werkstücke lassen sich präzise unter den Werkzeugen positionieren
• durch umfangreiches Zubehör können verschiedenste Kunden Anforderungen erfüllt werden

Besonderheit

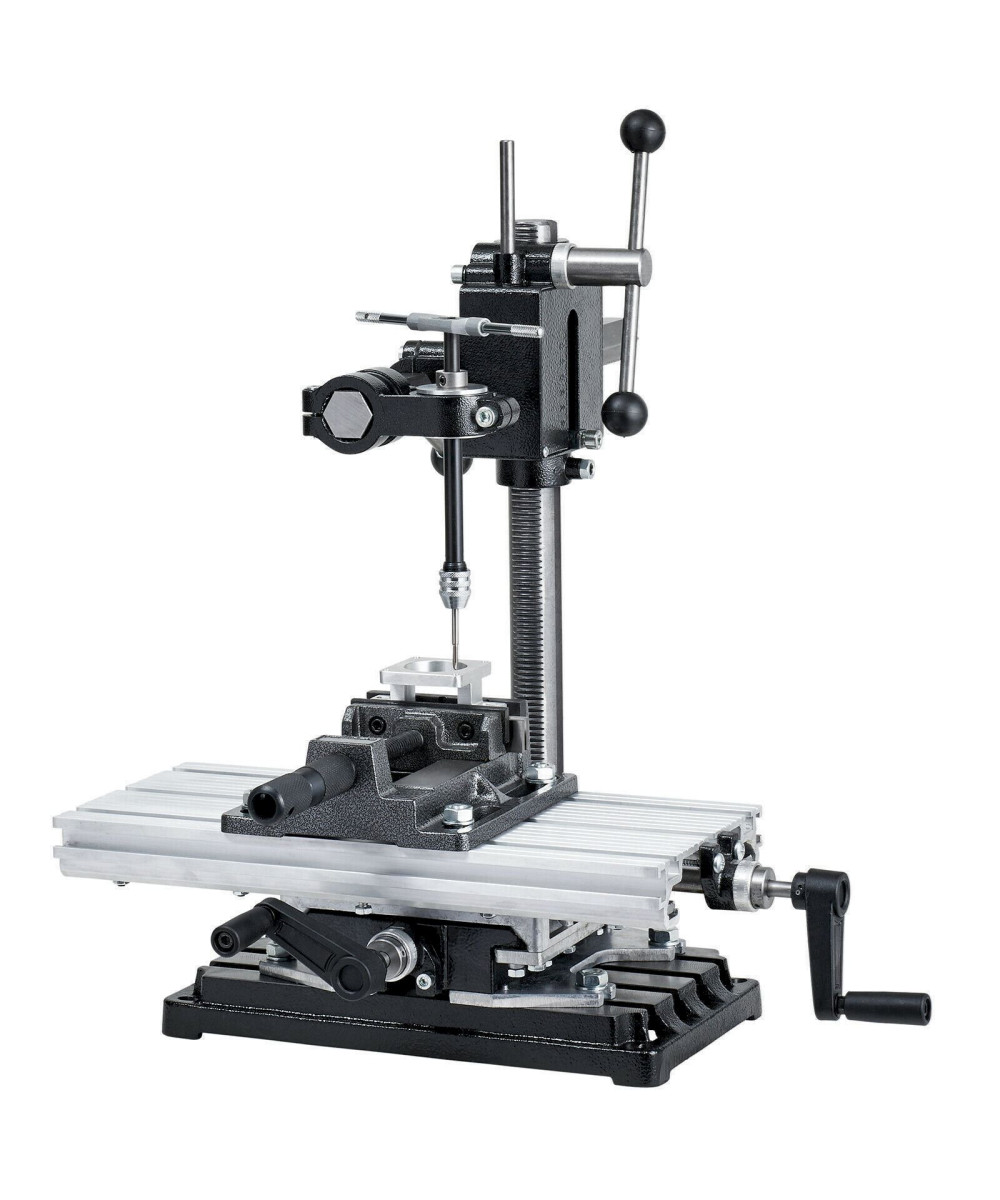

• Passend zu allen Tischbohrmaschinen, Ständerbohrmaschinen, Säulenbohrmaschinen, Bohrständern und Fräsständern
  die Aufspannfüße können individuell für jedes Fabrikat durch Bohrungen und/oder Längsnuten angepasst werden
• Umbau für Linkshänder
  die Handkurbel der X-Achse kann auf die linke Seite des Koordinatentisches umgebaut werden.

  Dazu muss die Spindel der X-Achse einfach ausgebaut, gedreht und wieder eingebaut werden

Arbeitsbereiche

• Längsweg X-Achse 320 mm
• Querweg Y-Achse 100 mmn
• Bauhöhe 105 mm

Koordinatentisch

• Aufspannfläche 400 x 180 mm
• 3 Nuten in Aufspannfläche
• je 1 Nute in Längsseiten
• Breite der Nuten für 10 mm T-Nuten oder M10 Sechskantschrauben
• Trapezgewindespindel Steigung 4 mm
• Ablesegenauigkeit der Skalenringe 0,1 mm
• nachstellbare Prismenführung

Abmessung und Gewicht

• Abmessung B540 x T360 x H105 mm
• Gewicht ohne Verpackung 5,7 kg
