NuaSol Photovoltaik Solarpanel Halterung 2er Montage Set Ziegeldach Befestigung

NuaSol bittet Ihnen unterschiedliche Montagematerialien für die Anbringung Ihrer Mini-PV-Anlage oder Ihres Balkonkraftwerkes. Von Stockschrauben über Dachhaken bis hin zu Z-Winkeln, bei uns finden Sie für jede Anbringungsart das passende Montagematerial.

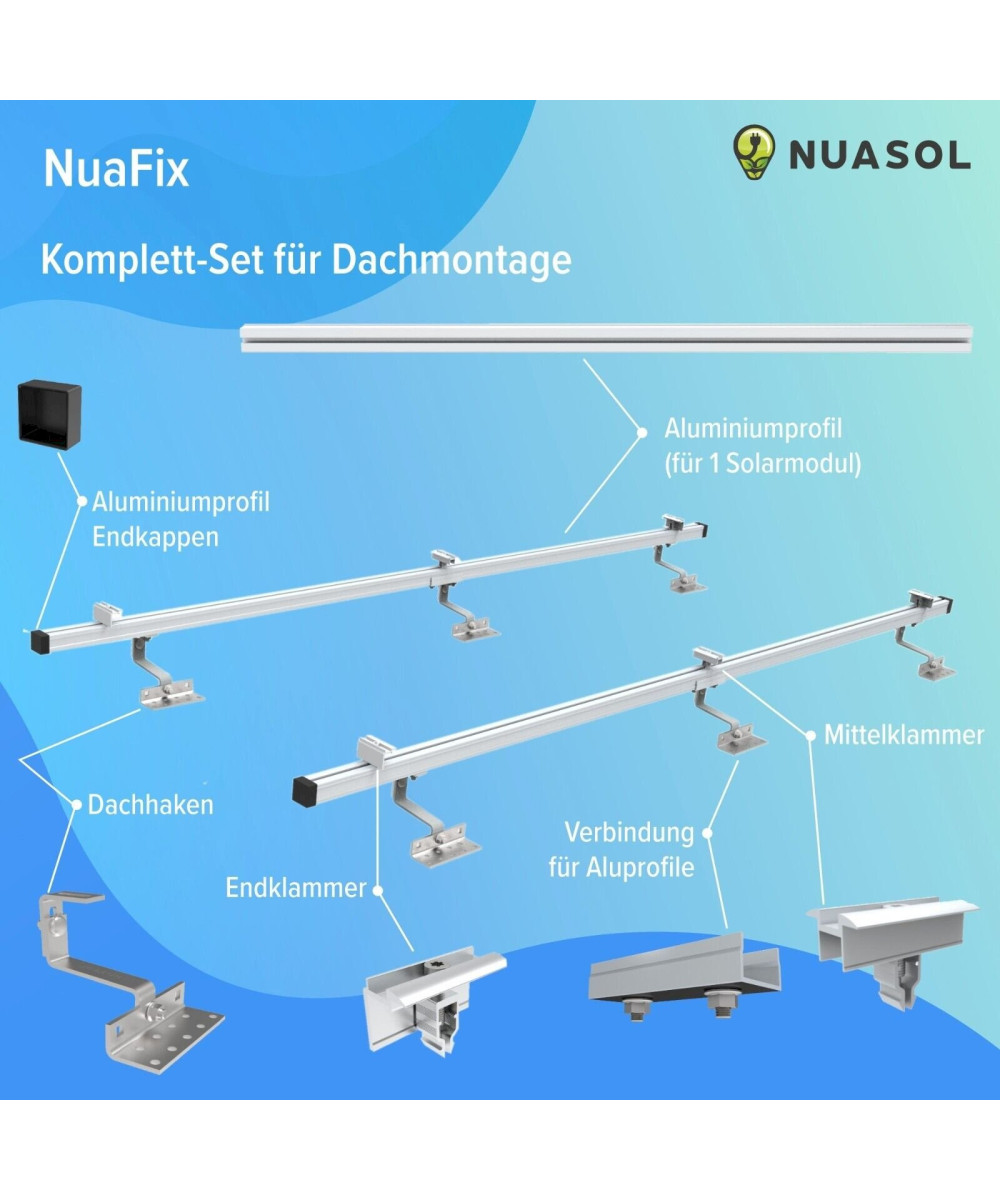

Das Dachmontage-Set beinhaltet alle Komponenten, die für eine Anbringung Ihrer Solarmodule, auf dem Hausdach nötig sind.

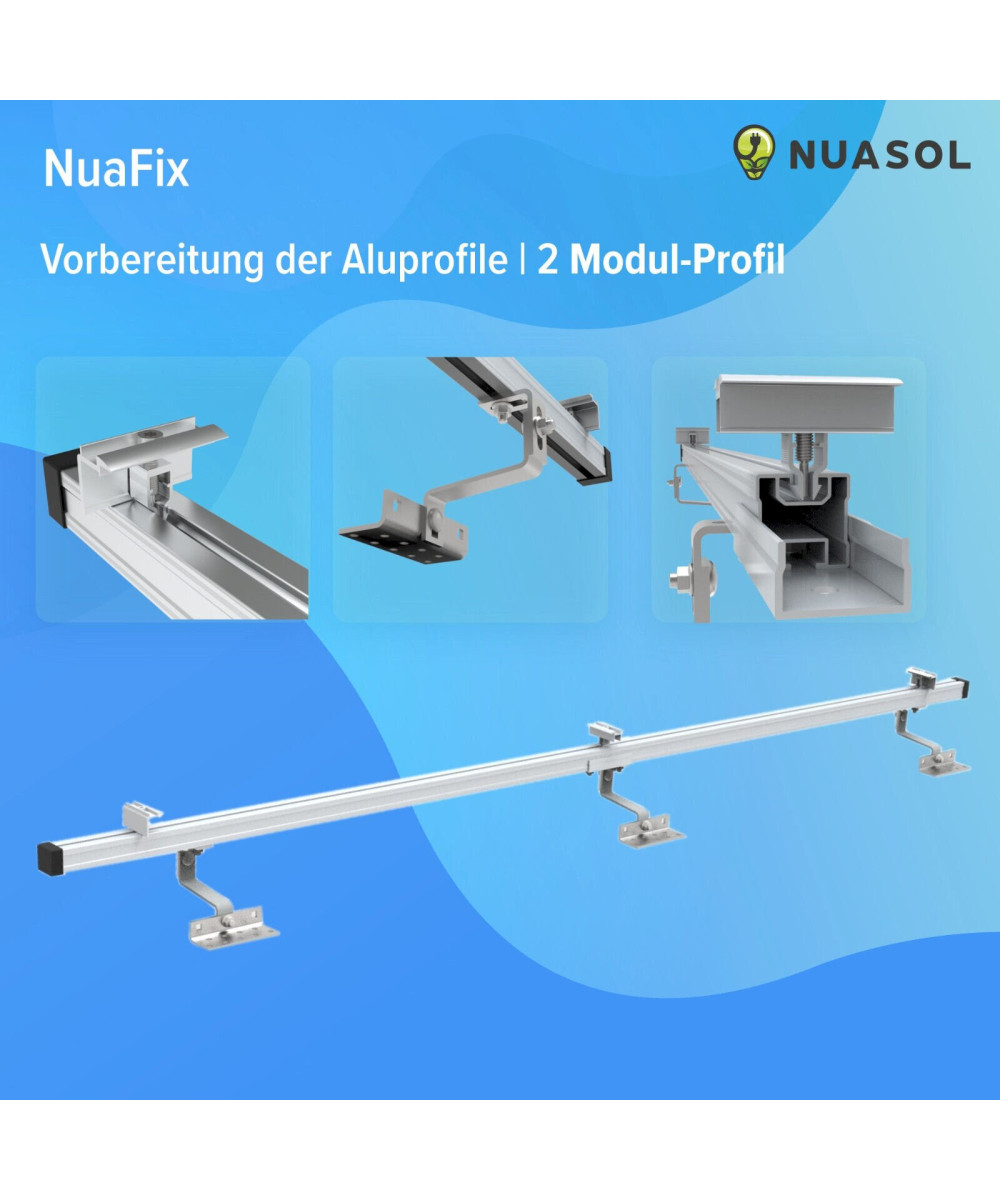

Die Vorbereitung

1: Aluminiumprofile verbinden 2: Dachhaken unterhalb des Profils befestigen 3:  Mittelklammer oberhalb bis zur Mitte einschieben 4: Endklammern auf den Enden befestigen 5: Endkappen setzen

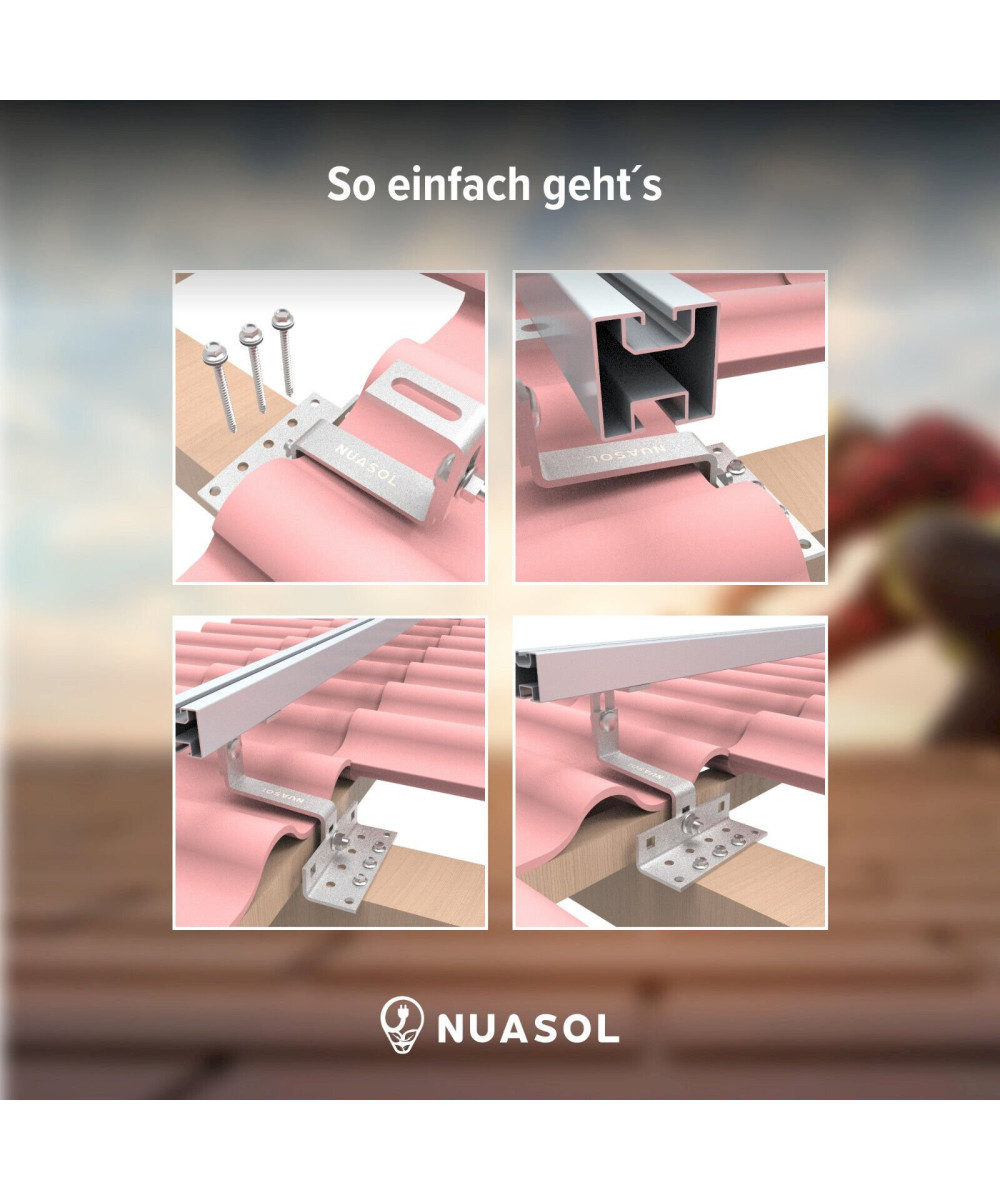

Einfache Anbringung

1: Profile vorbereiten 2: Dachziegel anheben 3: Dachhaken festschrauben 3: Solarmodule einhängen 4: Mittel- und Endklammern festziehen

Geeignet für Solarmodule mit einer Höhe von 35 mm!

Details

Maße Profil einzeln: 1230 x 40 x 40 mm
Gesamtlänge: 2460 mm
Maße Verbindung: 120 x 45,5 x 25 mm
Maße Mittelklammer: 70 x 39,4 x 22,4 mm
Maße Endklammer: 70 x 34 x 28,6 mm
Maße Endkappe: 43 x 20 x 43 mm

Spezifikationen

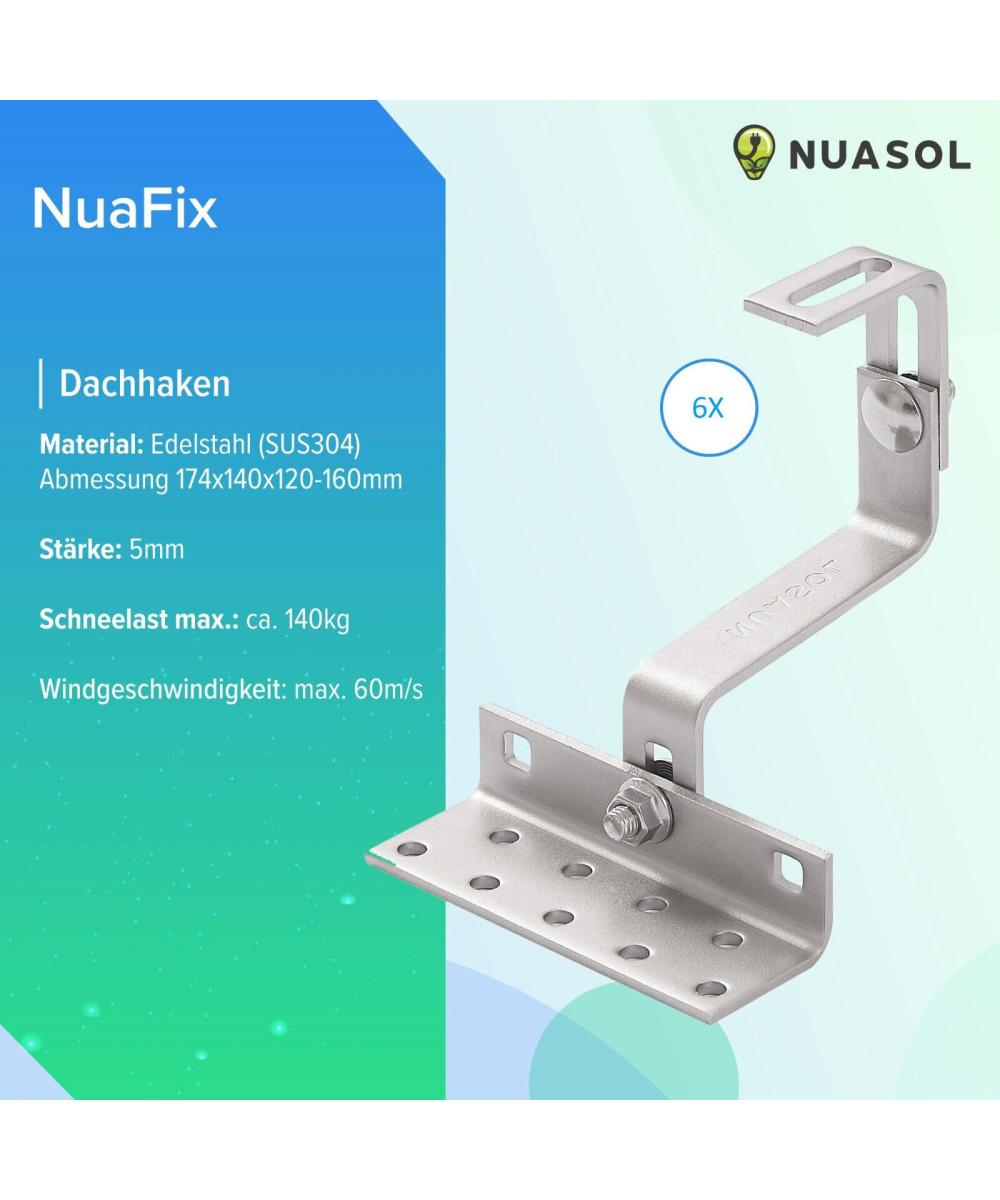

• Material: Edelstahl (SUS 304)

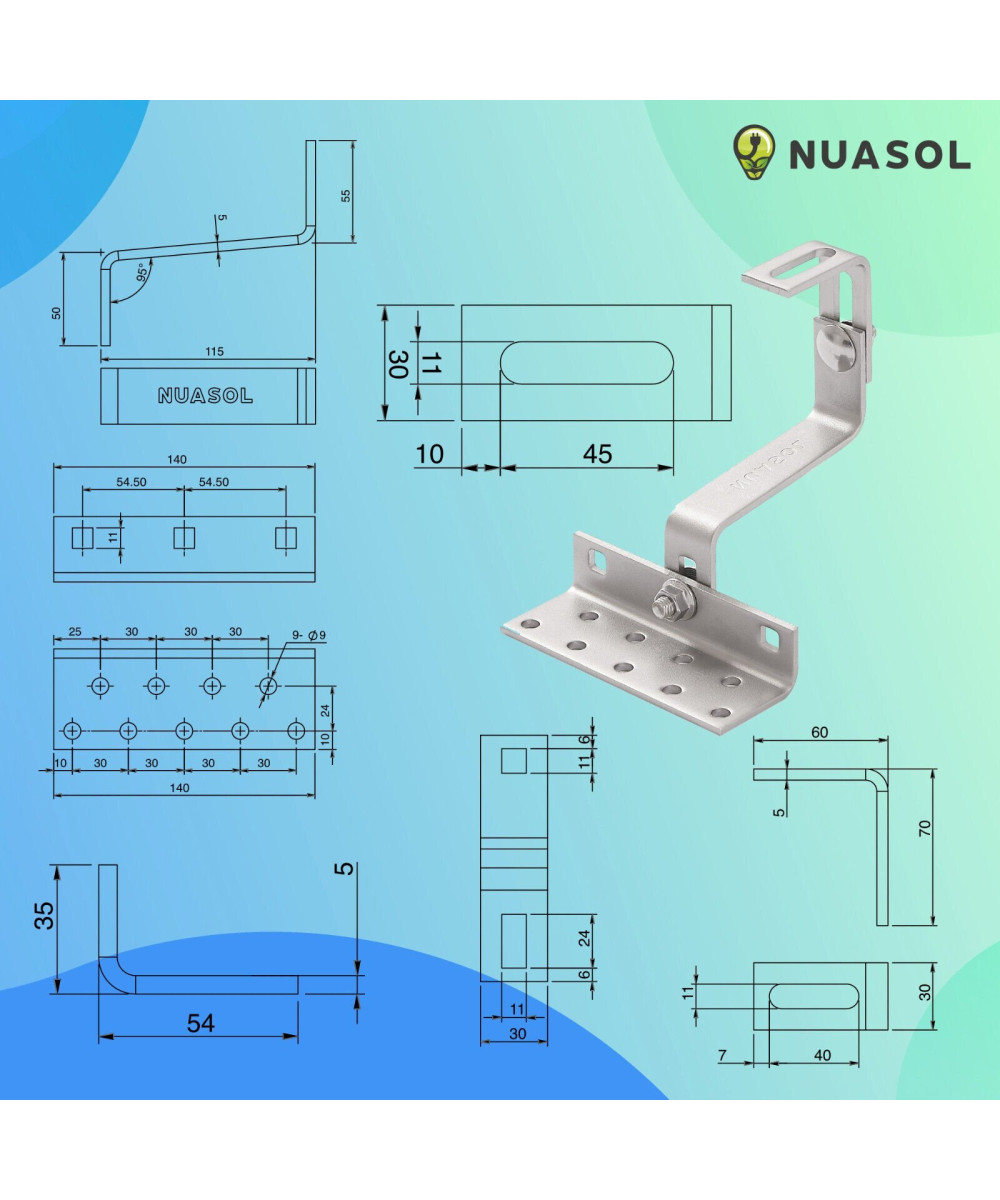

• Flachstahlhaken: 60 x 30 x 5 mm
• Länge Haken innen: 115 mm
• Maße Grundplatte: 140 x 54 x 5 mm
• Befestigungsbohrungen: 9 x 9mm versetzt
• Höhenverstellbarkeit Grundplatte: 44-47 mm
• Höhenverstellbarkeit Flachstahlhaken: 60-92 mm
• Langlochmessung: 45 x 11 mm
• Höhenverstellbar Gesamt: 120-160 mm
• Gesamt Maße: 174 x 140 x 120-160 mm
• Passende Schraube: M10x25 A2 Edelstahl
• Passende Mutter: M10 Edelstahl A2
• Schneelast max.: ca. 140kg
• Windgeschwindigkeit: max. 60m/s
• Gewicht Stück: 0,76 kg

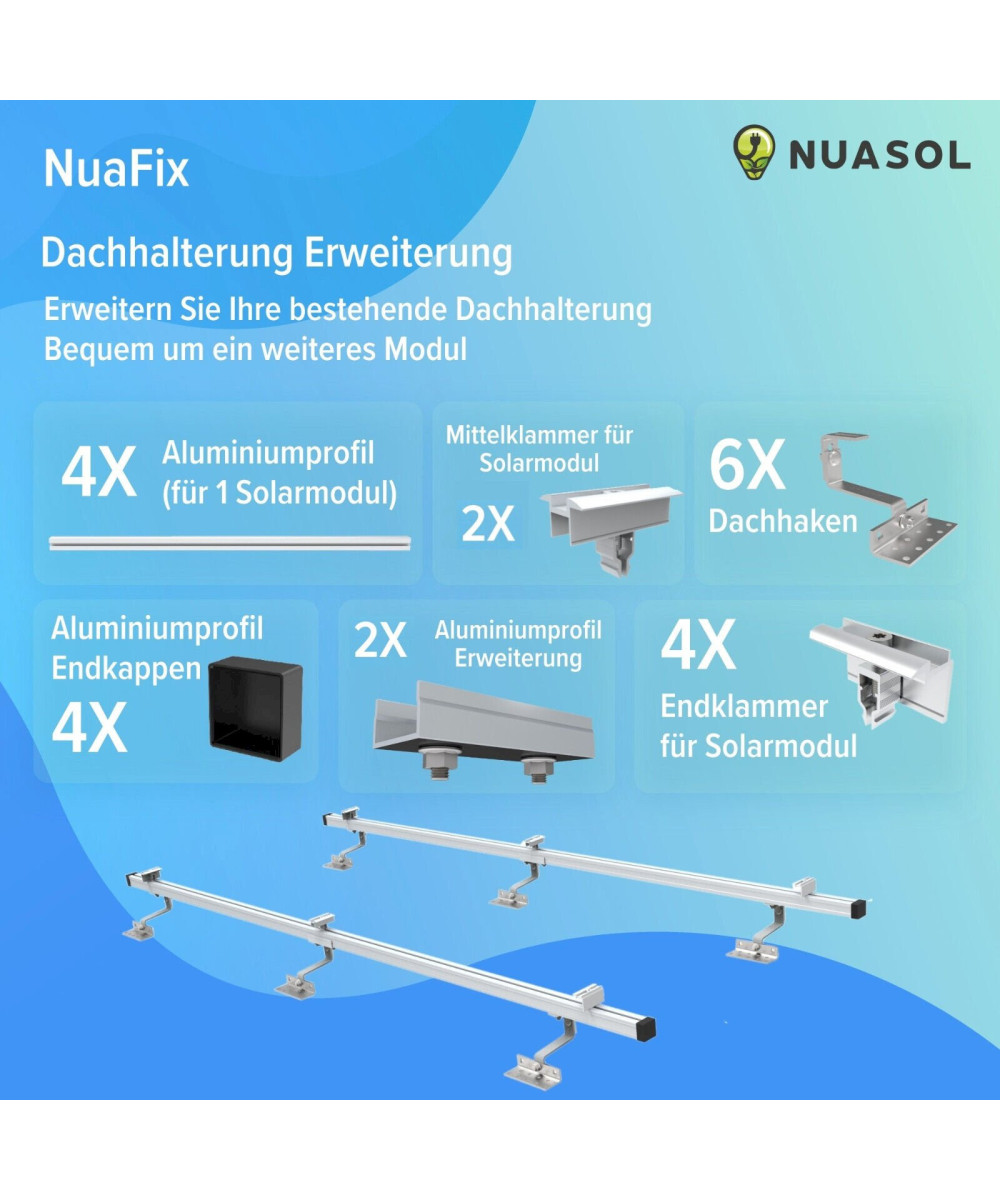

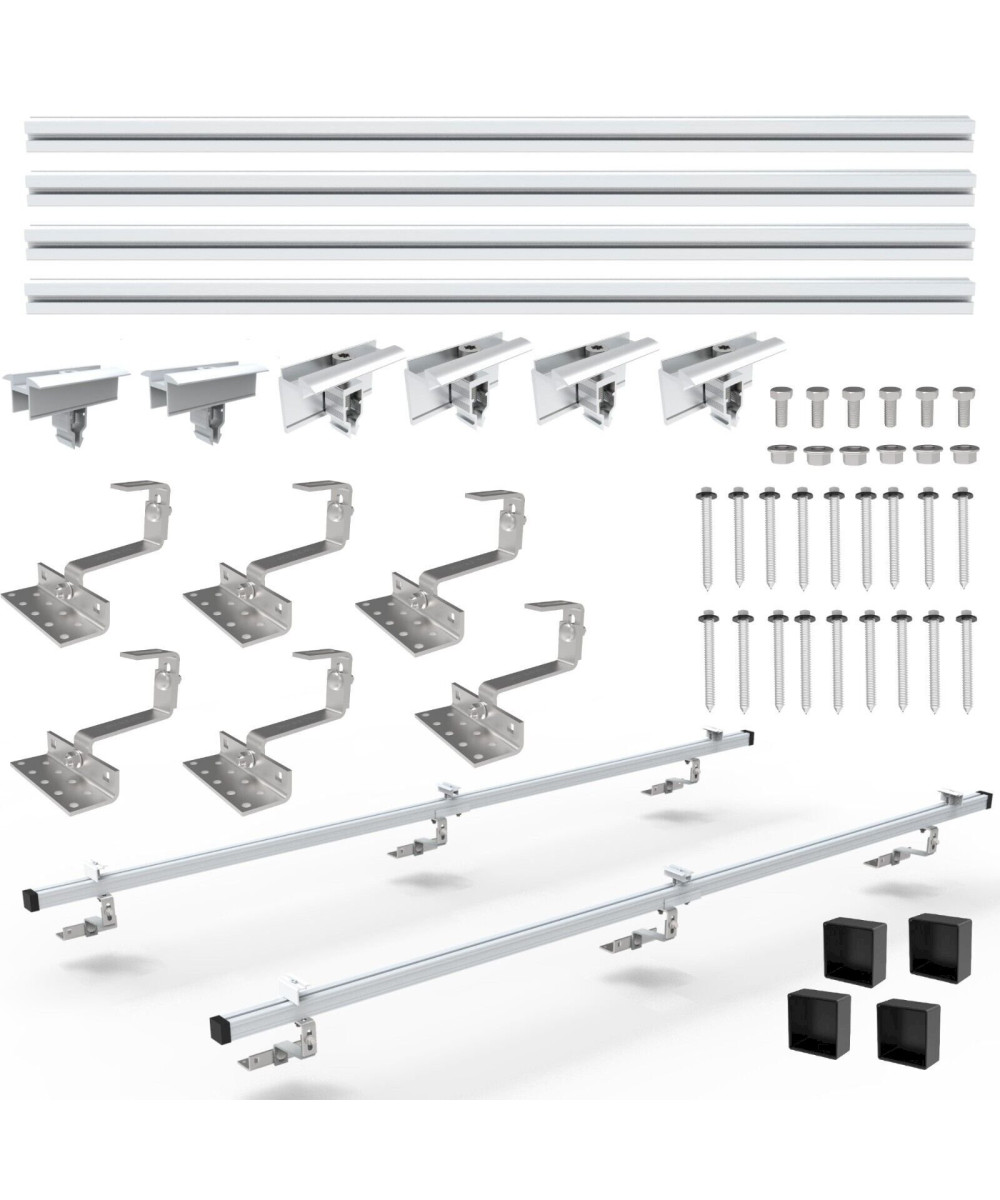

Lieferumfang

4x Montageschiene 1230mm

2x 40x40 Schienenverbinder

2x Zwischenklemme

4x Endklemme

6x Sechskantschraube

6x Flanschmutter

Verstellbarer Dachhaken 6x (6x L-Sockel; 6x Z-Teil; 6x L-Gelenk; 12x Trageschraube M10x25; 12xM10 Flanschmutter)

4x Schienenkappe

18x Holzschrauben
