Fräszirkel Kreisschneider für Makita DRT50Z RT0700
Fräszirkel Kreisschneider für Makita DRT50Z RT0700
87,00 CHF
inkl. MwSt. -
Lieferzeit: 2-7 Werktage
Portofrei Lieferung
14 Tage Rückgaberecht
Kauf auf Rechnung (in 1 bis 3 Raten) gebührenfrei
L10008649

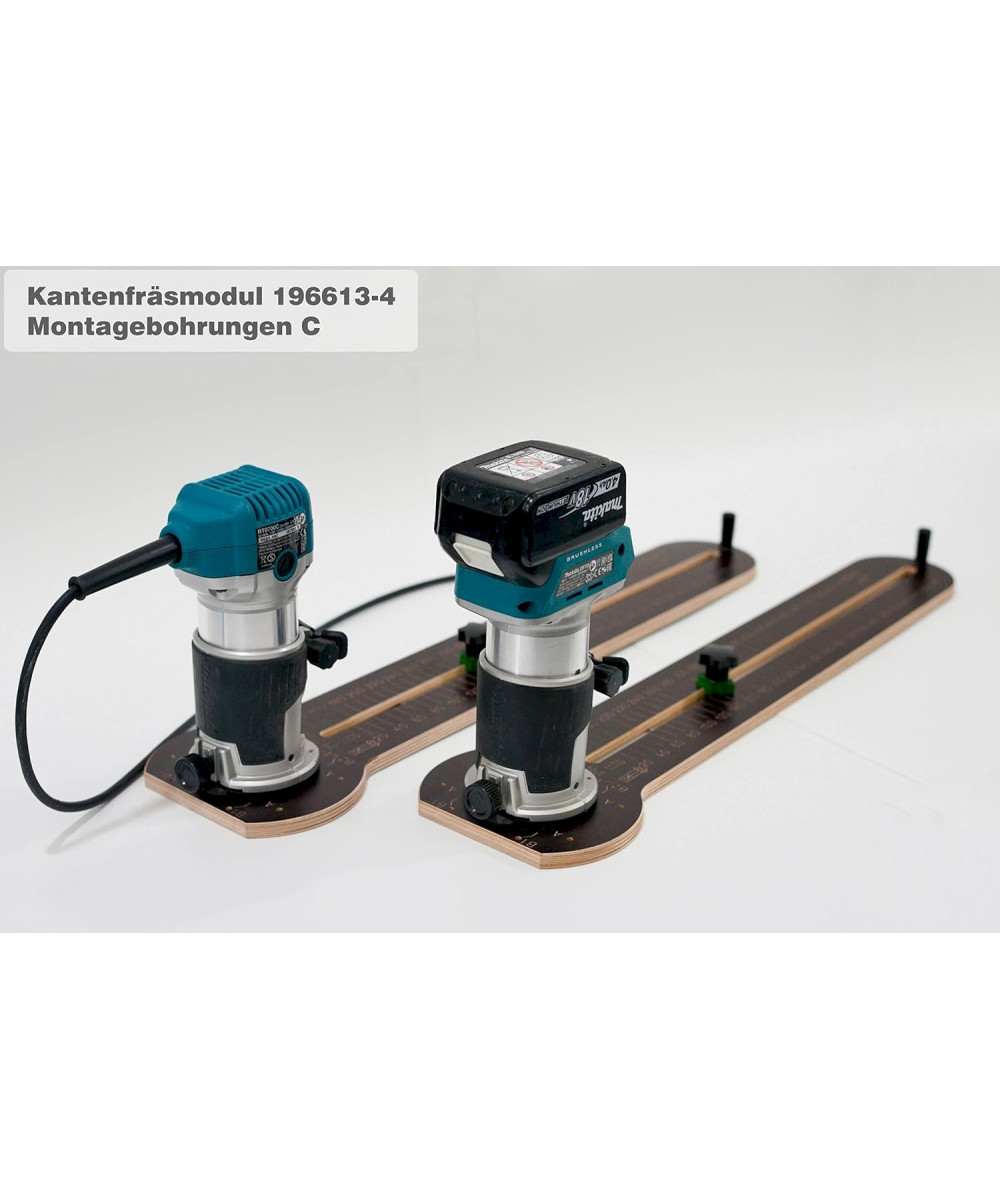

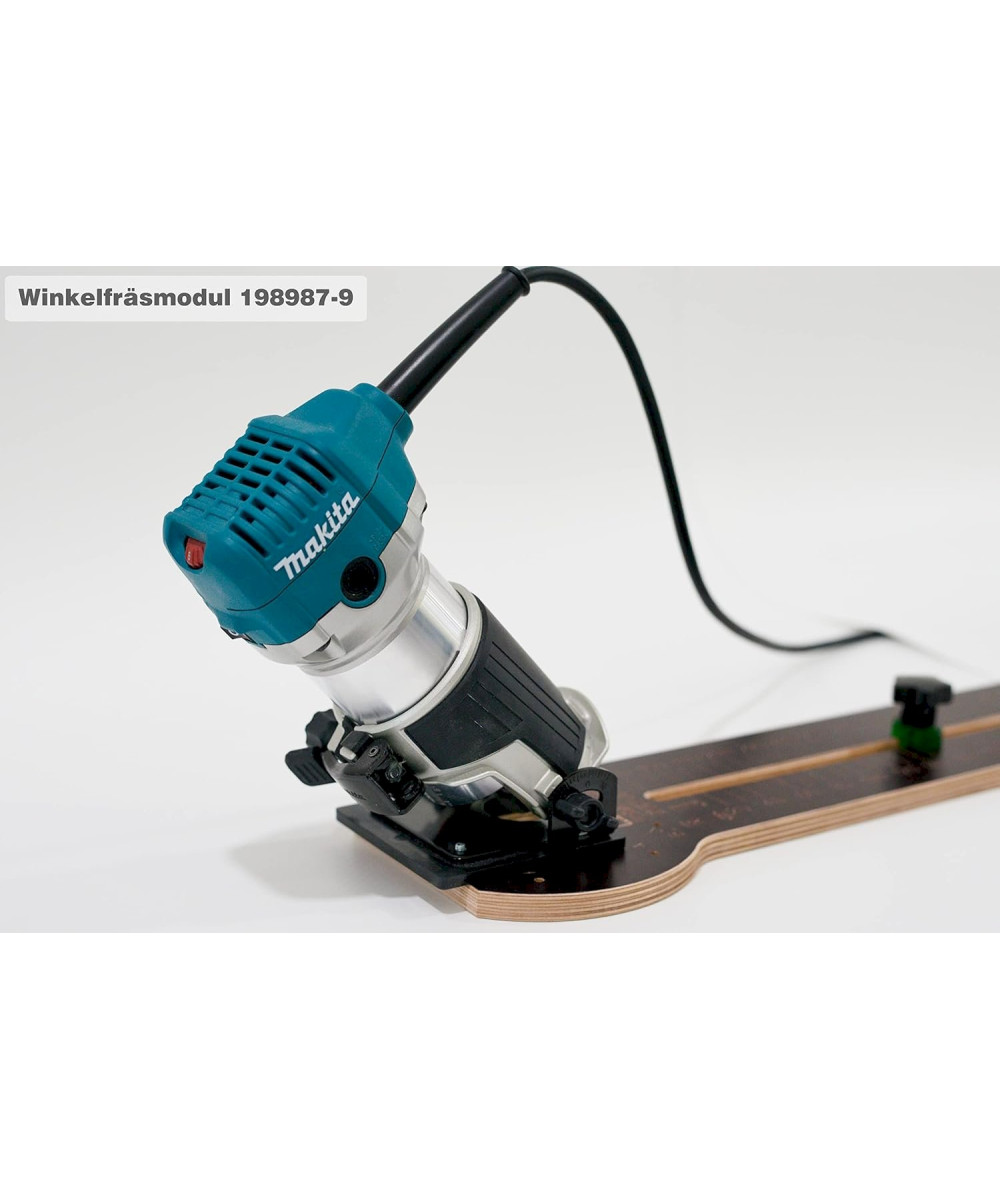

Fräszirkel DRT-RT passend für die Makita Oberfräse RT0700 und DRT50Z. Passende Bohrungen für die Module Oberfräsenmodul 195563-0 Kantenfräsmodul 196613-4 Winkelfräsmodul 198987-9
Verwendungsbeispiele
- Lautsprecherbau
- Ausschnitte für Spüle und Waschbecken
- Fensterausschnitte z.B. im Trockenbau
- Thekenbau
- Große Übergangsradien bei Arbeitsplatten oder Werkbänken
- Uhren
Gleitschlitten aus Stahl mit 6 mm Zentrierstift. Fixiert wird die Position durch einen M5 Sterngriff. Der Gleitschlitten besteht aus:
- Sterngriff M5
- Senkschraube M5 x 25
- Einer U-Scheibe
Die abgebildeten Oberfräsen sowie Fräsmodule dienen nur zur Veranschaulichung und gehören nicht zum Lieferumfang!
Spezifikationen
Wichtige Informationen zum Makita Fräszirkel
- Abmessung: 65 cm x 17 cm x 5,5 cm
- Verstellmechanismus: 3 mm Aluminium
- Kleinster herstellbarer Radius: 1,2 cm
- Größter herstellbarer Radius: 57,1 cm
Mit dem Makita Fräszirkel richtig arbeiten
Auf der Fräszirkel Skala kann der eingestellte Radius abgelesen werden. Die Skala zeigt den Abstand von der Mitte des Zentrierstiftes bis zur Mitte des Fräsers an. Dadurch ist es möglich, den Fräszirkel für runde Bauteile (Außendurchmesser) und für Ausschnitte (Innendurchmesser) zu verwenden.
Außendurchmesser
- Für den Außendurchmesser muss der eingestellte Wert mit dem Radius des Zentrierstiftes (Ø 6 mm → Radius = 3 mm) UND dem Radius des Werkzeuges (Ø SF /2) addiert werden.
- Ø SF = Durchmesser Schaftfräser
- Daraus ergibt sich die Formel:
Gewünschter Wert + 3 mm + (Ø SF / 2)
Innendurchmesser
- Für den Innendurchmesser muss vom eingestellten Wert der Radius des Zentrierstiftes (Ø 6 mm → Radius = 3 mm) UND der Radius des Werkzeuges (Ø SF /2) subtrahiert werden.
- Daraus ergibt sich die Formel:
Gewünschter Wert - 3mm - (Ø SF / 2)
