Maico ER EC insert de ventilateur pour boîtier encastré ER GH et boîtier apparent ER GH AP / ER GH APB

220,00 CHF
TVA incl. - Livraison sous 2 à 7 jours ouvrés
Quantité
Liste de souhaits
Disponible


Livraison gratuite



Droit de retour dans les 14 jours



Achat sur Facture (en 1 à 3 fois) sans frais

Ventilateurs de salle de bains
M10003416

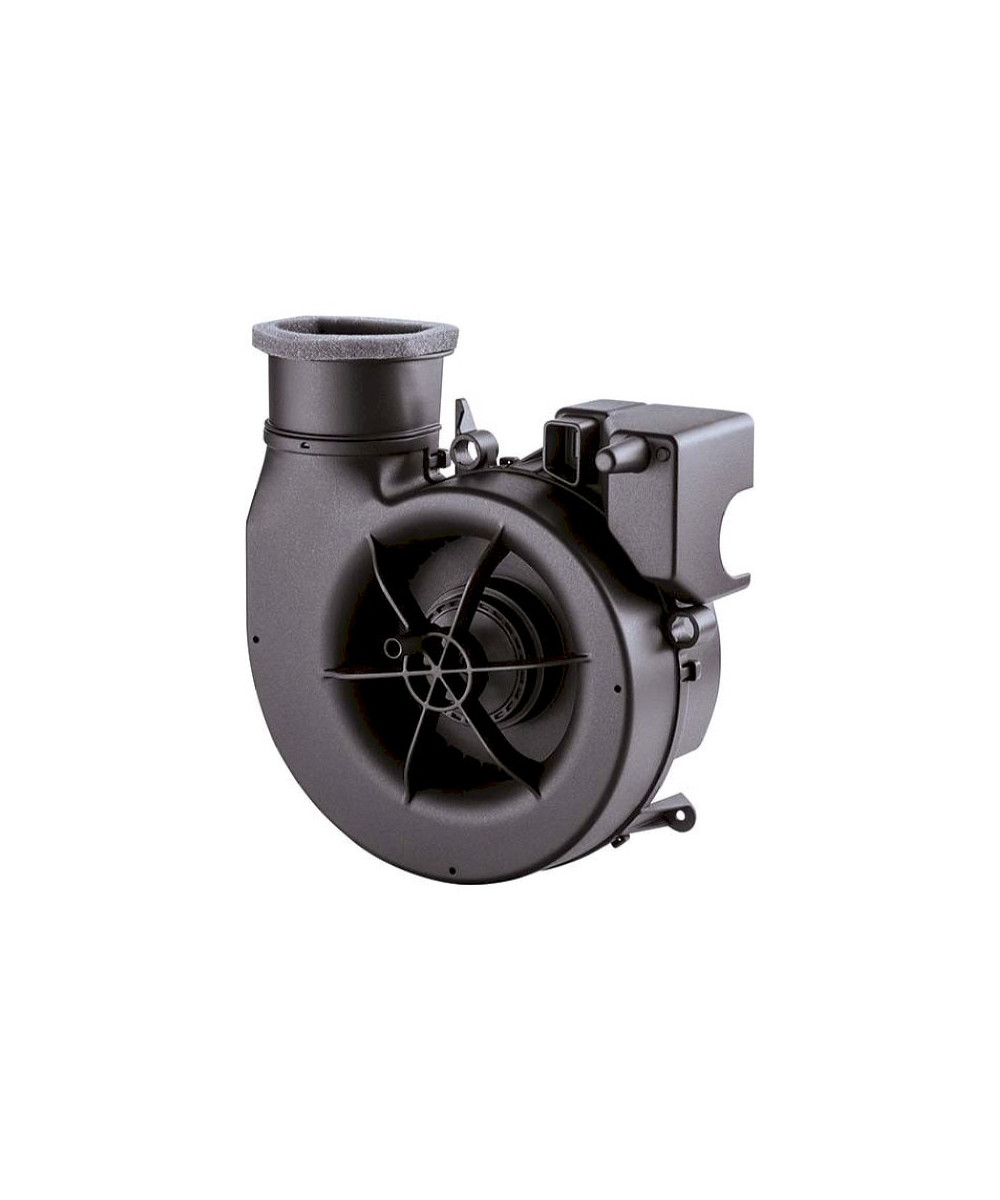

Insert de ventilateur ER EC pour boîtier encastré ER GH et boîtier apparent ER GH AP / ER GH APB, débit d'air 30 m³/h / 60 m³/h

  • Moteur EC robuste, à débit constant de l'air, à faible consommation d'énergie et à insonorisation optimisée.
  • Puissance absorbée très faible.
  • Utilisable pour montage encastré et apparent.
  • Solution de ventilation selon la norme DIN 18017-3 (évacuation d'air monotube).
  • Homologation générale par le centre technique allemand du bâtiment, n° d'homologation : Z-51.1-38.
  • Certificats d'homologation sur demande ou sur notre site web www.maico-ventilatoren.com.
  • Type de protection IP X5, possibilité de montage en zone de protection 1.
  • L'insert de ventilateur ER EC peut être combiné aux quatre caches de protection disponibles ER-A, ER-AK, ER-AH, ER-AB et adapté à la situation.
  • En cas de réfections, il peut être combiné au kit de rechange ER-RPK pour une utilisation dans des boîtiers sur site (ER-UP/G, ER-UPB, ER-UPD).



Caractéristiques

  • Ventilateur 2 niveaux à monter dans un boîtier encastré ER GH et un boîtier apparent ER GH AP / ER GH APB.
  • Débits d'air de 30 m³/h / 60 m³/h en combinaison avec le cache de protection standard ER-A.
  • En cas d'utilisation de caches de protection (ER-AK, ER-AH, ER-AB), des débits de 20 / 30 / 40 / 60 / 100 m³/h sont aussi possibles.
  • Temporisation de démarrage 60 secondes.
  • Durée de fonctionnement par temporisation 15 minutes.
  • Pour la ventilation simultanée d'une ou de deux pièces avec un seul ventilateur. Accessoires pour ventilation d'une deuxième pièce ER-ZR
  • L'adaptateur de soufflage latéral et arrière, pouvant être monté sans outils, est fourni en série.
  • Montage simple et rapide du ventilateur dans le boîtier à l'aide de la fixation à déclic et de la connexion électrique par fiches.
  • Tous les appareils MAICO ER correspondent au type de protection IP X5 et peuvent donc être installés dans la zone 1 selon DIN VDE 0100-701, même en cas de projections d'eau. Détails voir Conseils de planification.
  • Classe de protection II.
  • La courbe caractéristique raide illustre la haute capacité de pression du ventilateur ER EC.
  • Moteur EC robuste et à faible consommation d'énergie.
  • Moteur avec protection thermique contre les surcharges.
  • Sans entretien, avec roulements à billes fermés des deux côtés.
  • Différence de niveau sonore de gaine selon DIN 52210-6, contrôlé par l'institut Fraunhofer.


Spécifications


Article ER EC
Débit d'air 20 m³/h / 30 m³/h / 40 m³/h / 60 m³/h / 100 m³/h / Selon la variante de cache, niveaux à réglable variable. ER-A : Niveau 1 = 30 m³/h, niveau 2 = 60 m³/h. ER-AK/ER-AB : Niveau 1 et niveau 2 = 20/30/40/60/100 m³/h réglables. ER-AH : Niveau 1 = 20/30/40 m³/h, niveau 2 = 60/100 m³/h réglable.
Vitesse de rotation 500 1/min / 800 1/min / 1.050 1/min / 1.250 1/min / 1.800 1/min / combiné à ER GH, ER GH AP / APB
Sens de l'air Évacuation d'air
Vitesse variable −
Réversibilité −
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz
Consommation 2 W / 2,5 W / 3 W / 5 W / 17 W / Combiné à ER GH ; 2,4 W / 2,9 W / 3,6 W / 6,2 W / 17 W combiné à ER GH AP/APB
Type de protection IP X5
Câble d'alimentation secteur 3/5 x 1,5 mm²
Lieu de montage Mur / Plafond
Mode de montage Montage encastré
Type de système décentralisé
Boîtier matériau Polypropylène (PP)
Couleur noir
Poids 0,64 kg
Poids avec emballage 0,91 kg
Classe de filtre ISO Coarse 30 % (G2)
Direction de soufflage latéral / arrière
Largeur 213 mm
Hauteur 233 mm
Profondeur 115 mm
Largeur avec emballage 280 mm
Hauteur avec emballage 280 mm
Profondeur avec emballage 152 mm
Température des fluides à Imax 40 °C
Niveau de puissance acoustique 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / combiné à ER GH ; 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) combiné à ER GH AP / APB / indication selon DIN 18017-3 pour une surface d'absorption équivalente AL = 10 m²
Numéro d'homologation Z-51.1-478



Niveau sonore dans le spectre des octaves



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA7, S1 (dB(A))

–

–

–

–

–

–

–

–

19

LWA7, S2 (dB(A))

–

–

–

–

–

–

–

–

20

LWA, S3 (dB(A))

–

–

–

–

–

–

–

–

27

LWA, S4 (dB(A))

–

–

–

–

–

–

–

–

39

LWA, S5 (dB(A))

–

–

–

–

–

–

–

–

52

LWA7= niveau sonore du boîtier et de l'aspiration libre en dB.

en combinaison avec ER GH ; 31 dB(A) / 35 dB(A) / 39 dB(A) / 45 dB(A) / 55 dB(A) en combinaison avec ER GH AP / APB

Maico
M10003416

Fiche technique

Produkttyp
Ventilatoreinsatz
