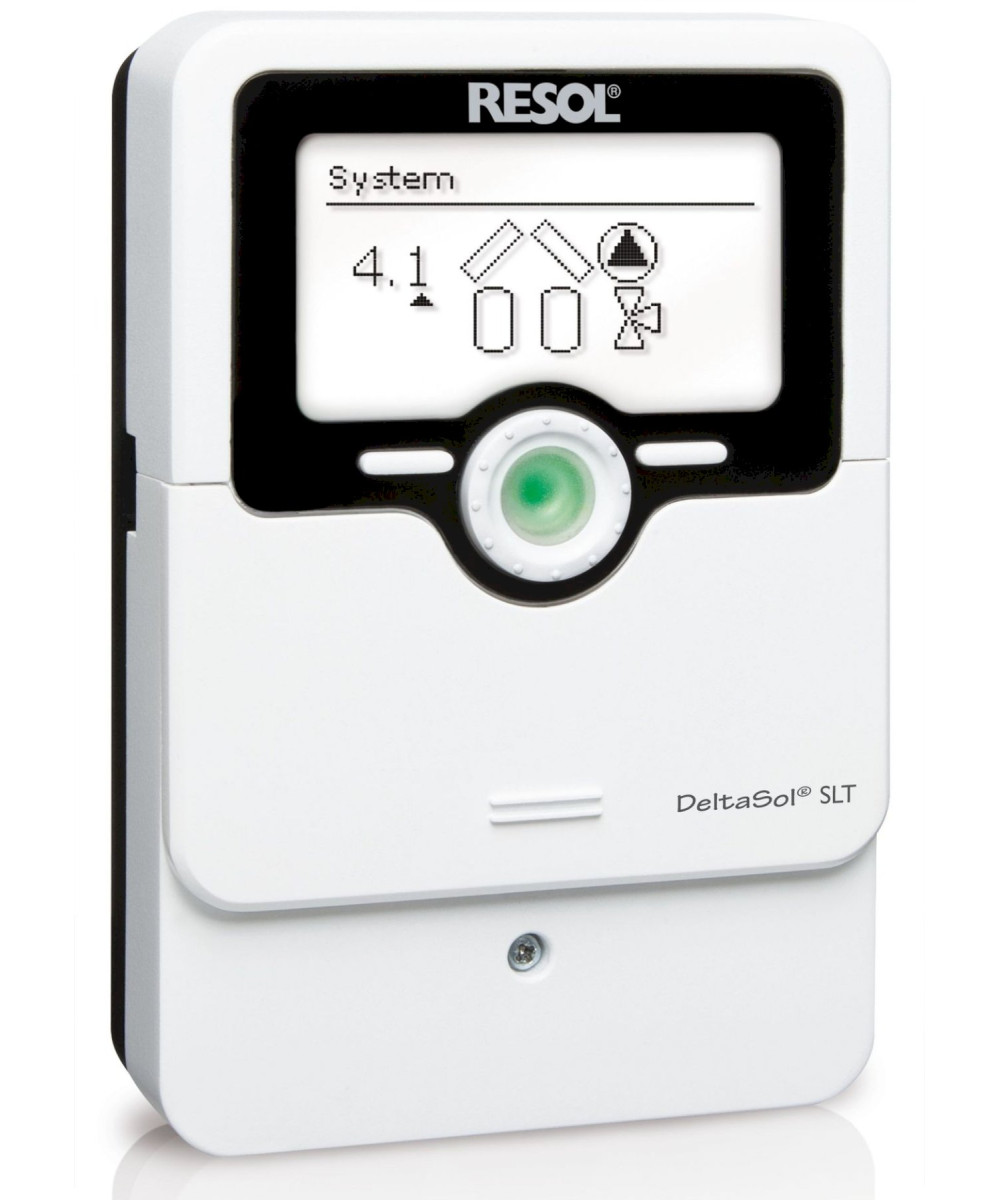

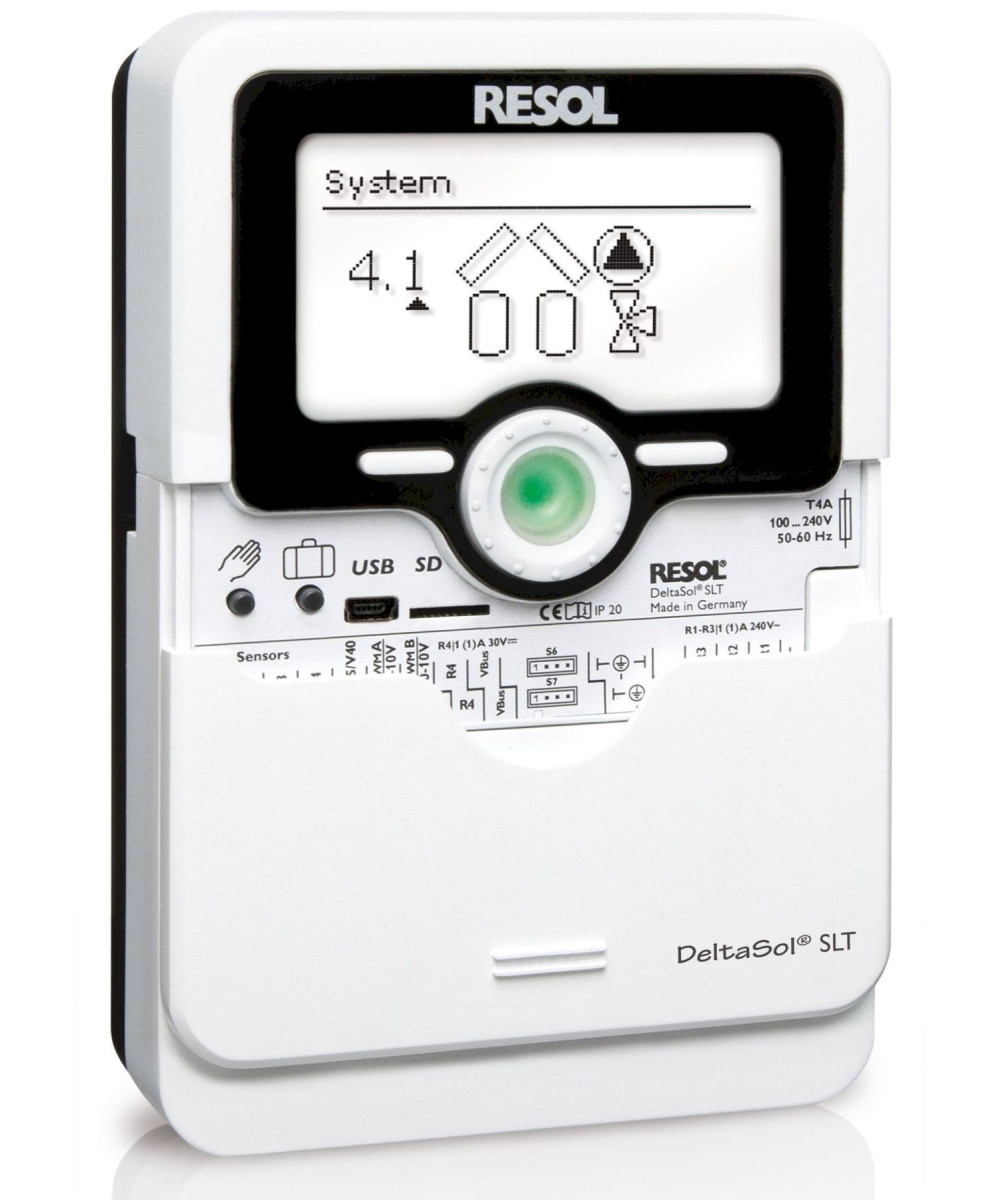

DeltaSol SLT régulateur solaire de système avec 4 sondes Pt1000
DeltaSol SLT régulateur solaire de système avec 4 sondes Pt1000
515,00 CHF
TVA incl. -
Livraison sous 2 à 7 jours ouvrés
Livraison gratuite
Droit de retour dans les 14 jours
Achat sur Facture (en 1 à 3 fois) sans frais
M10002828
Le DeltaSol® SLT gère aisément des systèmes complexes et permet une parfaite adaptation aux exigences particulières de l’installation. De nombreuses fonctions optionnelles préprogrammées telles que la désinfection thermique et le chauffage de zone peuvent être combinées et paramétrées. Il est également possible de choisir directement entre 27 systèmes de base préprogrammés. Le régulateur se manie via 2 touches principales et un actionneur rotatif, le Lightwheel®. Le mode manuel et la fonction vacances sont rapidement accessibles à travers des microtouches.
- 4 sorties relais (dont 1 relais basse tension sans potentiel)
- 4 entrées pour les sondes de température Pt1000 et Pt500
- 1 entrée pour une sonde analogique Grundfos Direct Sensor™ et 1 entrée de fréquence
- 1 entrée d'impulsions V40 (configurable en entrée pour sondes de température Pt1000, Pt500 et KTY)
- 2 sorties PWm pour le réglage de vitesse des pompes à haut rendement
- Fonctions optionnelles préprogrammées
- 27 systèmes de base au choix
- Contrôle de fonctionnement automatique conforme à VDi 2169
- Lecteur de carte mémoire MicroSD
- Demande de pompe à chaleur (optionnelle)
Spécifications
- Entrées: 4 sondes de température Pt1000 et Pt500, 1 sonde analogique Grundfos Direct Sensor™, 1 FlowRotor et 1 entrée d´impulsions V40 (configurable en entrée pour sondes de température Pt1000, Pt500 et KTY)
- Sorties: 3 relais semiconducteurs, 1 relais basse tension sans potentiel et 2 sorties PWM (configurables en sorties 0-10V)
- Fréquence PWM: 512 Hz
- Tension PWM: 10,8 V
- Capacité de coupure:
- 1 (1) A 240 V~ (relais semiconducteur)
- 1 (1) A 30 V= (relais sans potentiel)
- Capacité totale de coupure: 3 A 240 V~
- Alimentation: 100 – 240 V~ (50 – 60 Hz)
- Type de connexion: X
- Standby: 0,68 W
- Classe des régulateurs de température: I
- Contribution à l 'efficacité énergétique: 1 %
- Fonctionnement: type 1.B.C.Y
- Tension de choc: 2,5 kV
- Interface de données: RESOL VBus®, lecteur de carte mémoire MicroSD
- Sortie de courant VBus®: 60 mA
- Fonctions: compteur d’heures de fonctionnement, fonction capteurs tubulaires, chauffage zone, échange de chaleur, réglage de vitesse et bilan calorimétrique. Paramètres réglables et options pouvant être activées ultérieurement (à travers le menu), fonctions bilan et diagnostic, contrôle de fonctionnement conforme à VDI 2169
- Boîtier: plastique, PC-ABS et PMMA
- Montage: mural, également encastrable dans un tableau de commande
- Affichage/Écran: écran graphique, témoins lumineux de contrôle LED (Lightwheel®)
- Commande: 4 touches et 1 actionneur rotatif (Lightwheel®)
- Type de protection: IP 20 / IEC 60529
- Classe de protection: I
- Température ambiante: 0 ... 40 °C
- Degré de pollution: 2
- Dimensions: 110 x 166 x 47 mm
- Altitude maximale: 2000 m (MSL)
- Fusible: T4A
| Nombre max. de champs de capteurs | 2 |
| Nombre maximal de réservoirs | 2 |
| Circuits de chauffage dépendant des conditions climatiques |
- |
| Échangeur de chaleur externe | ✓ |
| Réglage de vitesse pompes standard | ✓ |
| Réglage de vitesse pompes HE | ✓ |
| à travers 1 sortie PWM intégrée | ✓ |
| à travers adaptateur PSW | ✓ |
| Entrées pour sondes de température | 4 (5 Über umschaltbare Impulseingänge) |
| Type de sonde | Pt1000, Pt500, KTY |
| Entrées Grundfos Direct Sensors™ | analog |
| Entrée pour sonde d'irradiation CS10 | - |
| Entrées d'impulsions V40 | 1 |
| Sorties relais au total | 4 |
| semiconducteurs (dont x pour le réglage de vitesse) | 3 (3) |
| électromécaniques | - |
| à contact inverseur sans potentiel | - |
| à contact de travail sans potentiel | 1 |
| haute puissance sans potentiel | - |
| Sorties PWM | 2 |
| dont x configurables en 0-10 V | 2 |
| Horloge temps réel | ✓ |
| Interfaces de données | VBus®, MicroSD-Karte |
| Alimentation à découpage à haut rendement | ✓ |
| Alimentation électrique | 100 ... 240 V~ |
| avec débitmètre | ✓ |
| avec V40 | ✓ |
| avec Grundfos Direct Sensors™ | VFS |
| Fonction antigel du circuit solaire | ✓ |
| Limitation minimale du capteur | ✓ |
| Arrêt d'urgence du capteur | ✓ |
| Limitation maximale du réservoir | ✓ |
| Température nominale du réservoir | ✓ |
| Arrêt d'urgence du réservoir | ✓ |
| Option drainback | ✓ |
| Option capteurs tubulaires | ✓ |
| avec plage horaire réglable, intervalle | ✓ |
| Réglage ΔT additionnel | ✓ |
| Fonction thermostat | ✓ |
| Température cible | ✓ |
| Évacuation de l'excès de chaleur | ✓ |
| Échange de chaleur | ✓ |
| Chauffage stratifi é du réservoir | ✓ |
| Logique de priorité | ✓ |
| chauffage parallèle | ✓ |
| chauffage alterné | ✓ |
| chauffage progressif | ✓ |
| chauffage successif | - |
| chauffage grand écart | - |
| Bypass du circuit solaire | ✓ |
| Bypass dépendant de l'irradiation | - |
| Interrupteur d'irradiation | - |
| Suppression du chauffage d'appoint | ✓ |
| Relais parallèle | solar, frei zuweisbar |
| Pompe double pour le circuit solaire | ✓ |
| Fonctions de refroidissement et de disposition | ✓ |
| Surveillance du débit | ✓ |
| Surveillance de la pression | ✓ |
| Contrôle de fonctionnement | ✓ nach VDI 2169 |
| Relais erreur | ✓ |
| Fonctions pour l'hygiène ECS | ✓ |
| protection anti-légionellose DVGW | - |
| désinfection thermique | ✓ |
| Chauffage ECS | ✓ |
| Augmentation de la température de retour du circuit de chauffage |
✓ |
| Chauffage du réservoir/Chauff. zone | ✓ |
| Chaudière à combustible solide | ✓ |
| Réglage du mitigeur (dépendant des conditions climatiques extérieures) |
✓ |
| Réglage du mitigeur (température cible) | ✓ |
| Circulation | ✓ |
| Fonction antigel du circuit de chauffage | - |
| Fonction ramoneur du circuit de chauffage | - |
| Thermostats d'ambiance | - |
Contenu de la livraison
- Régulateur solaire DeltaSol® SLT
- 4 sondes Pt1000 (2 x FKP6, 2 x FRP6)
