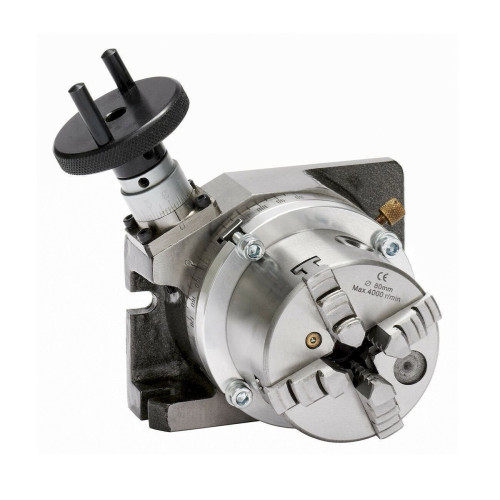

WABECO teilapparate ø 100 mm avec mandrin à 4 mors Ø 80 mm table rotative 11513

Tête de séparation Ø 100 mm

Table Ø 100 mm
Concentricité 0,08
Hauteur avec mandrin de tour 130 mm
Peut être serré verticalement et horizontalement
Les disques de séparation et la poupée mobile ne sont pas disponibles

Caractéristiques de conception

conception fermée, empêche l'entrée de saletés et de copeaux
Dispositif de serrage rapide

application

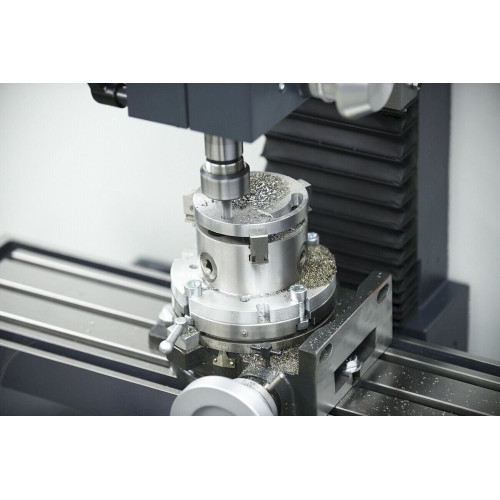

pour l'usinage multi-faces
Une tête de division est indispensable si les pièces doivent être munies de fraisages ou de fraisages répartis sur la circonférence,

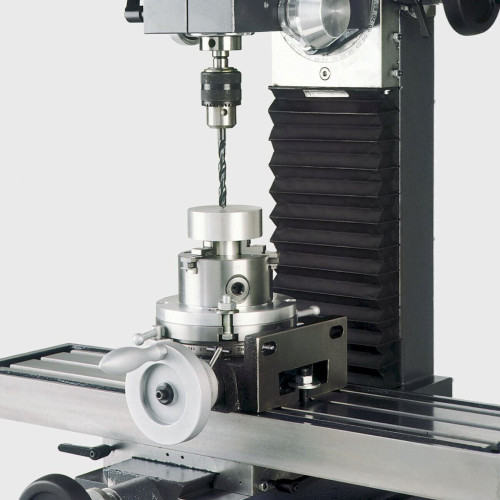

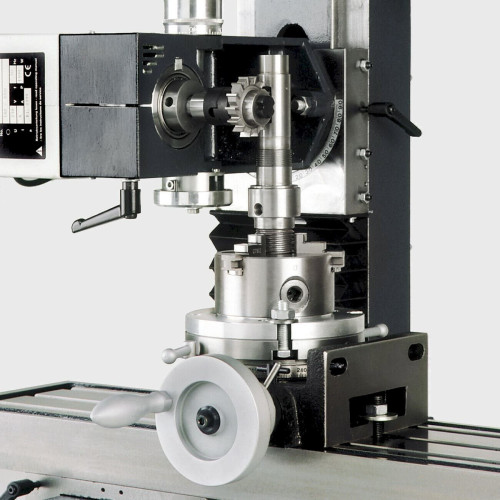

qui peut également être circulaire, par ex. Fraisage d'arêtes multiples, perçage de trous sur un cercle, arbres cannelés, fraisage hélicoïdal et fraisage par engrenages

Mandrin de tour à 4 mors 80 mm

Ø total 80 mm
Collier Ø 3,5 - 67 mm
excitant au centre
inclus dans la livraison
Mors de tournage et de perçage
Clé et vis de fixation

Plan de travail
Ø 100 mm
Nombre de rainures 4
Largeur de rainure 8 mm
rotatif sur 360 °
avec échelle ●
Précisions
Concentricité 0,08
Parallélisme de la surface de serrage avec la zone de base 0,08
Précision partielle 1 ° et 10 "
par division
Spécifications techniques
Rapport d'engrenage de la vis sans fin 36: 1
Dimensions
Dimension de base horizontale 105 × 134 mm
Dimension de base verticale 134 × 55 mm
Hauteur 55 mm
Poids
sans emballage 3,7 kg
