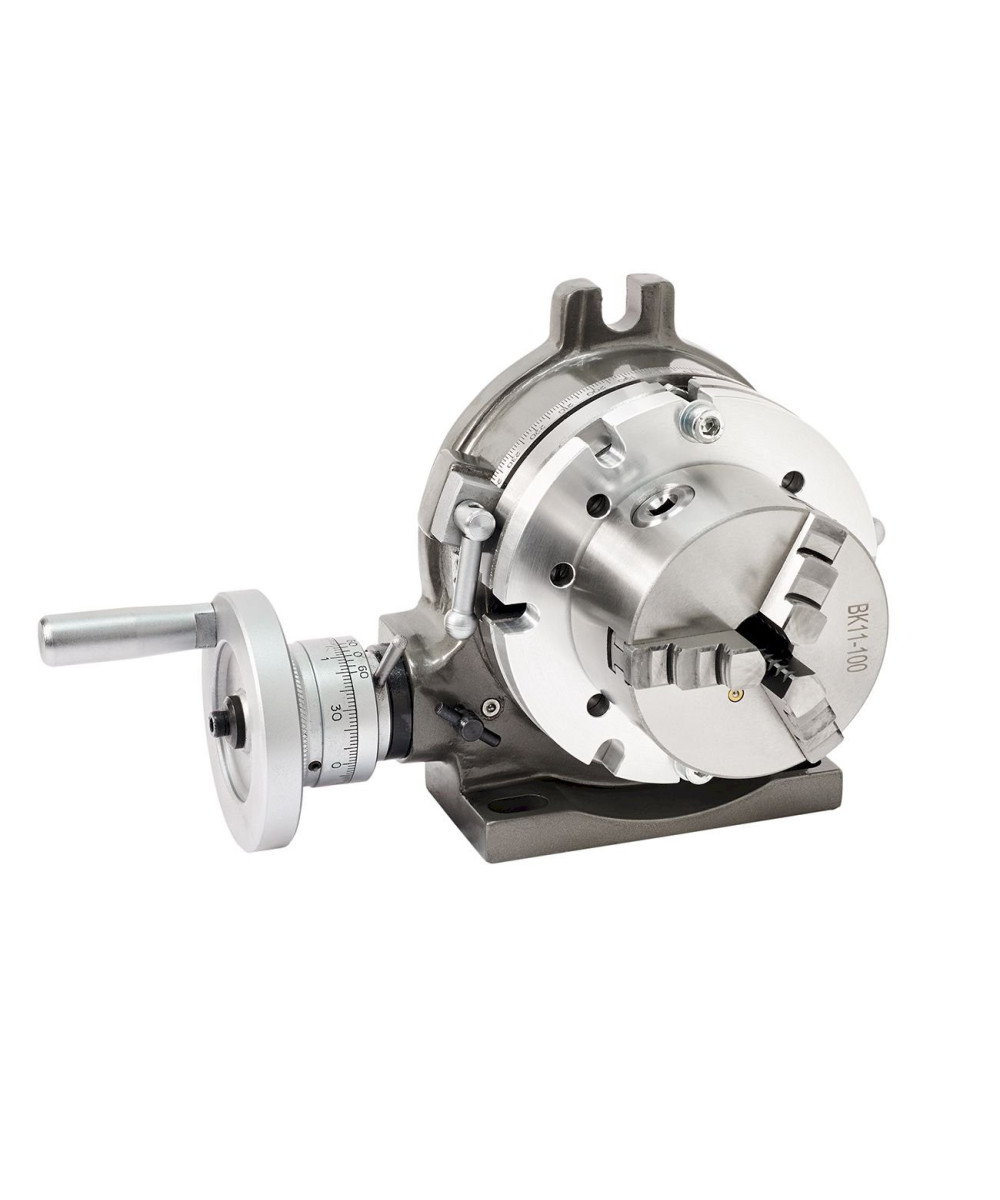

WABECO Teilapparat Ø 150 mit 3 Backenfutter Ø 125 Rundtisch
WABECO Teilapparat Ø 150 mit 3 Backenfutter Ø 125 Rundtisch
304,00 CHF
Incl. IVA -
Consegnato entro 2-7 giorni lavorativi.
Spedizione gratuita
Diritto di restituzione entro 14 giorni
Pagamento con fattura (da 1 a 3 rate) senza spese
L10006263
Teilapparat
- Tisch Ø 150 mm
Rundlaufgenauigkeit 0,04
Aufspannmöglichkeit vertikal und horizontal
Konstruktionsmerkmale
- geschlossene Ausführung, verhindert das Eindringen von Schmutz und Spänen
- Schnellklemmeinrichtung
Anwendung
- für die Mehrseitenbearbeitung

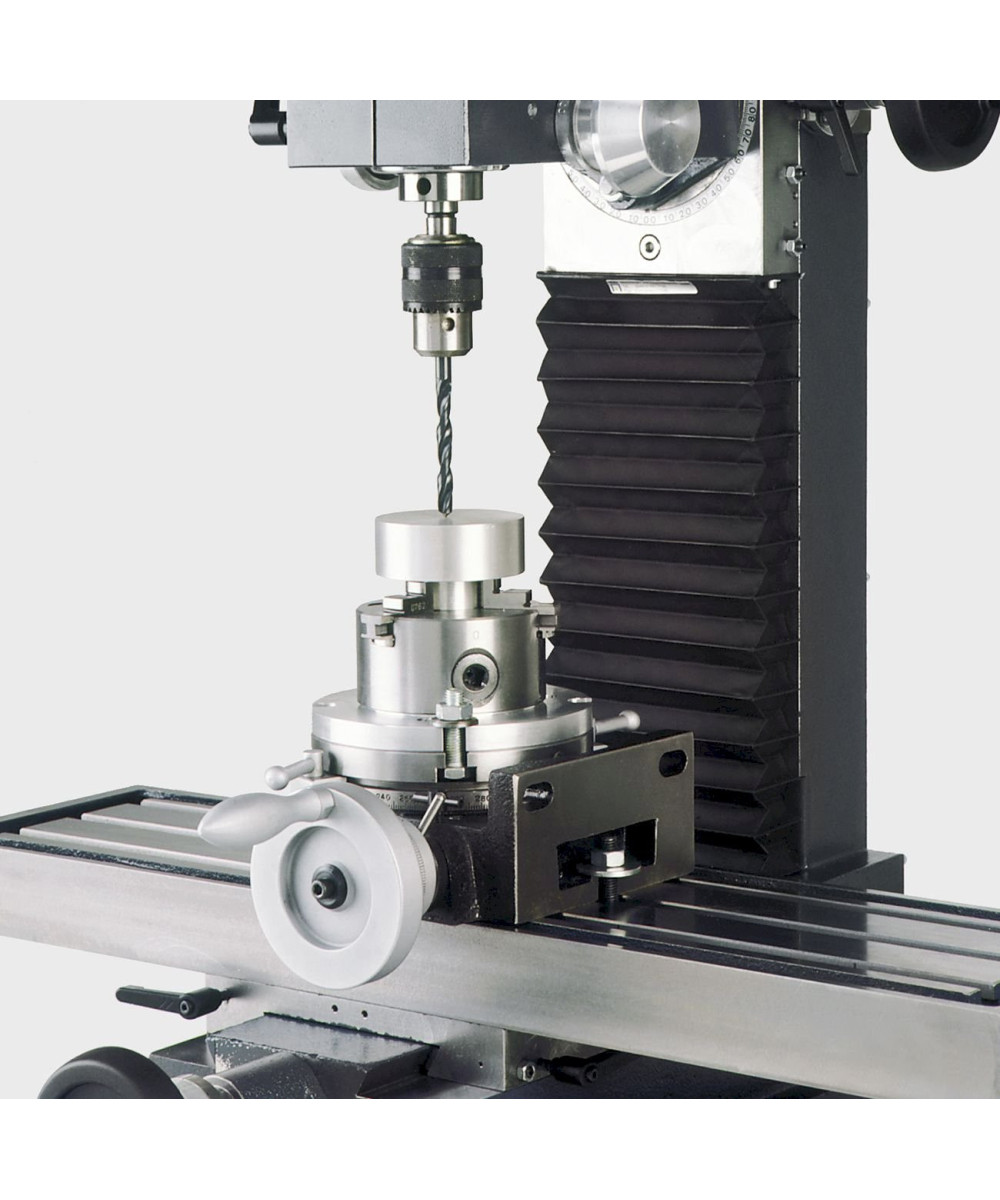

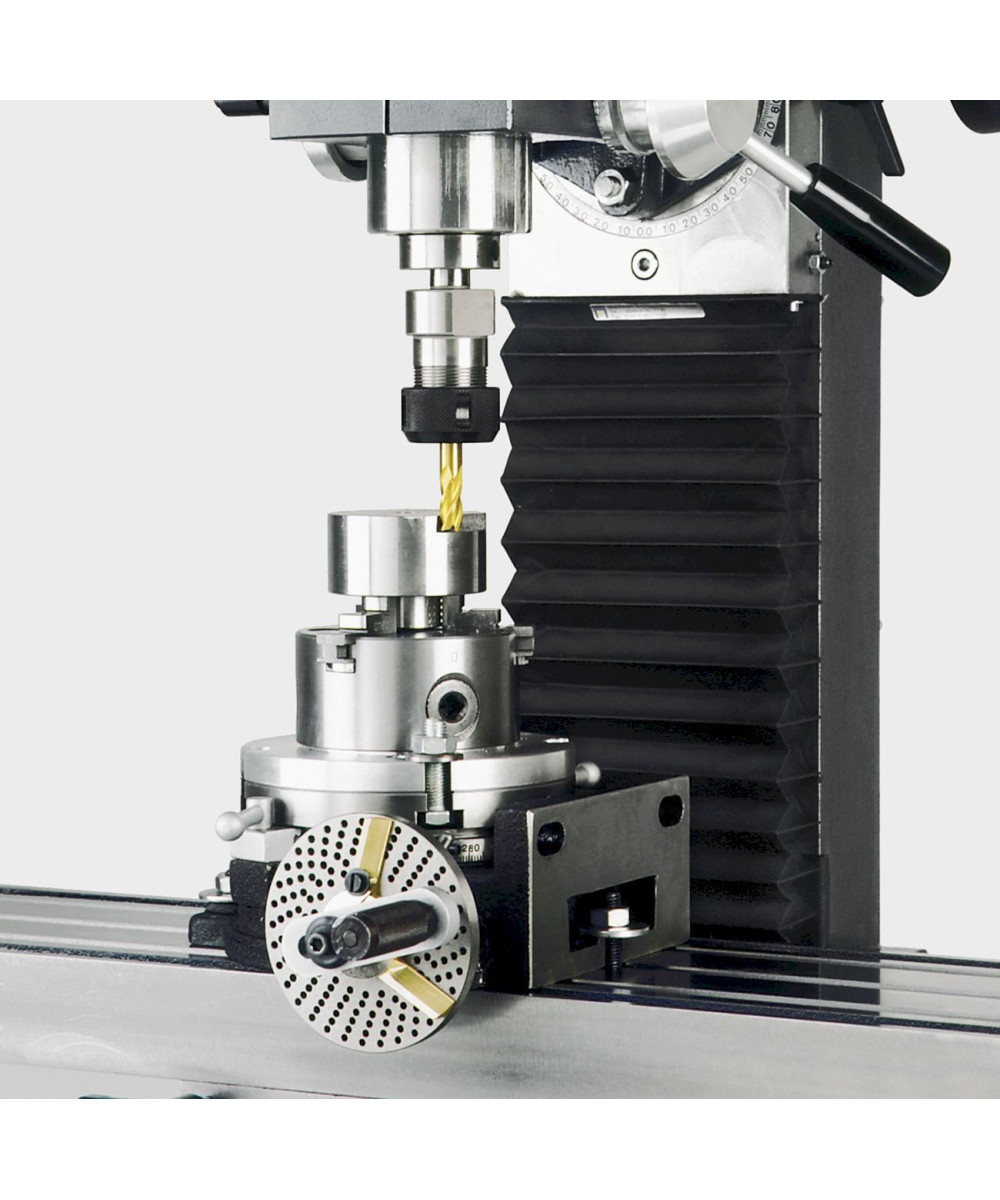

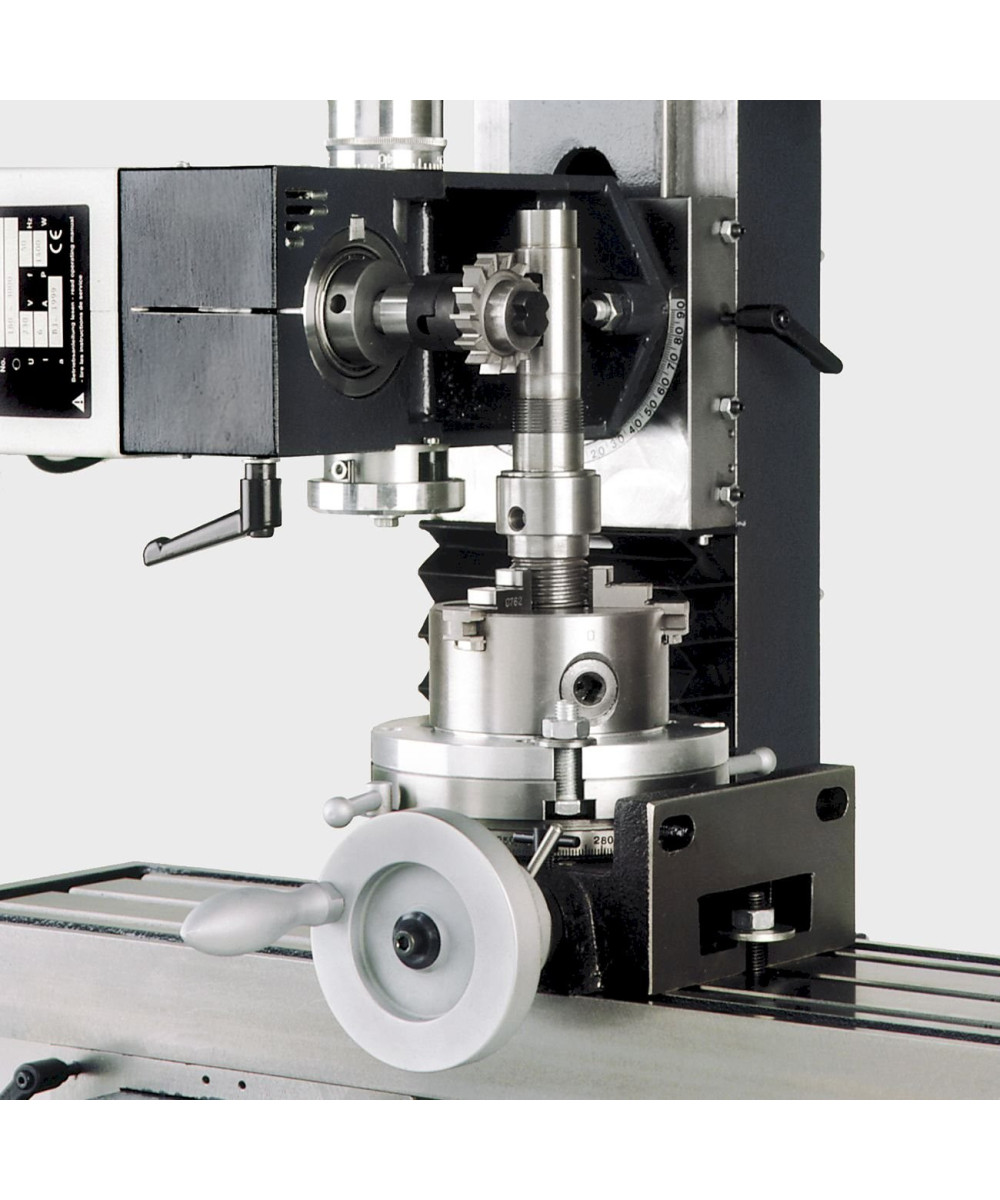

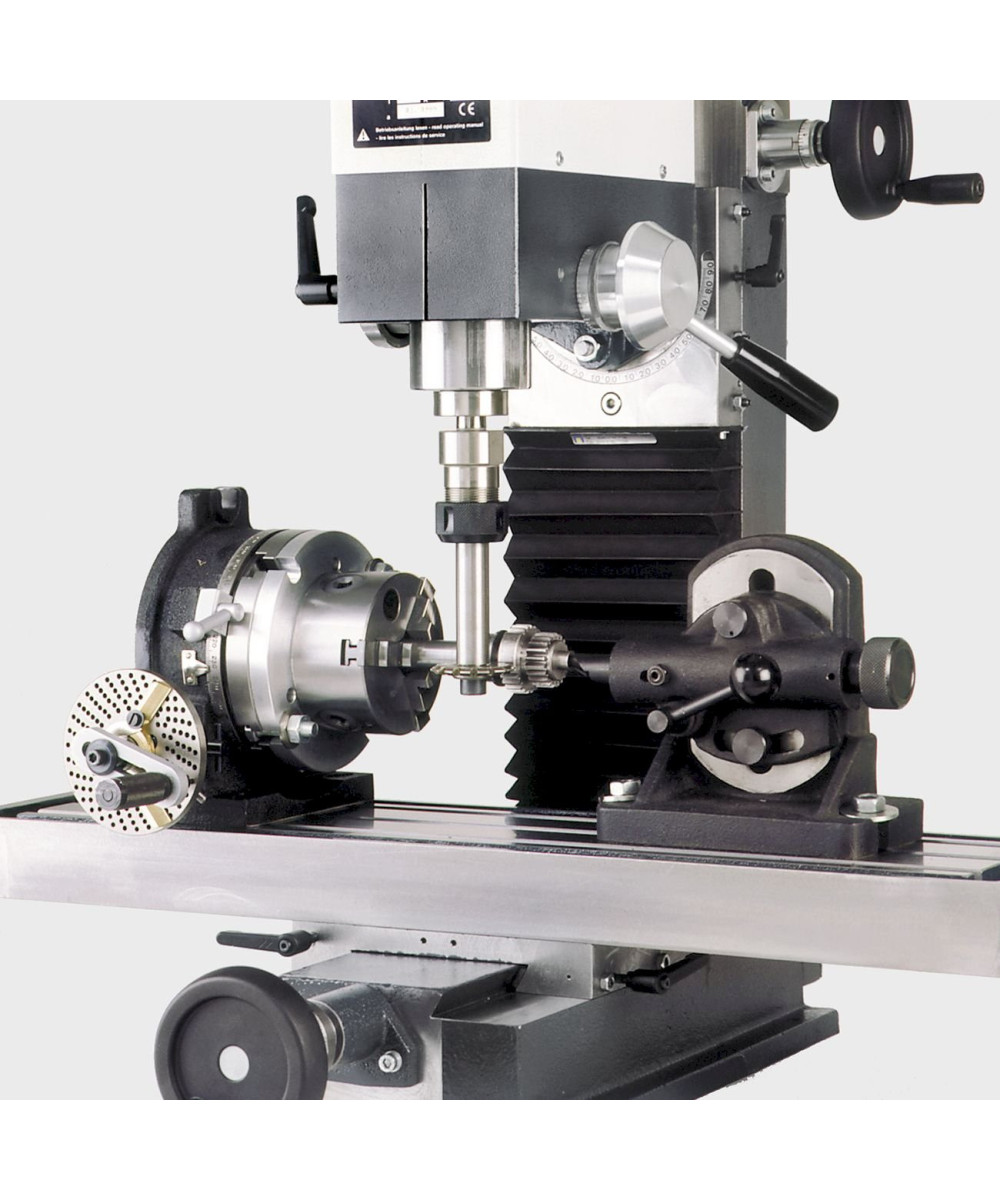

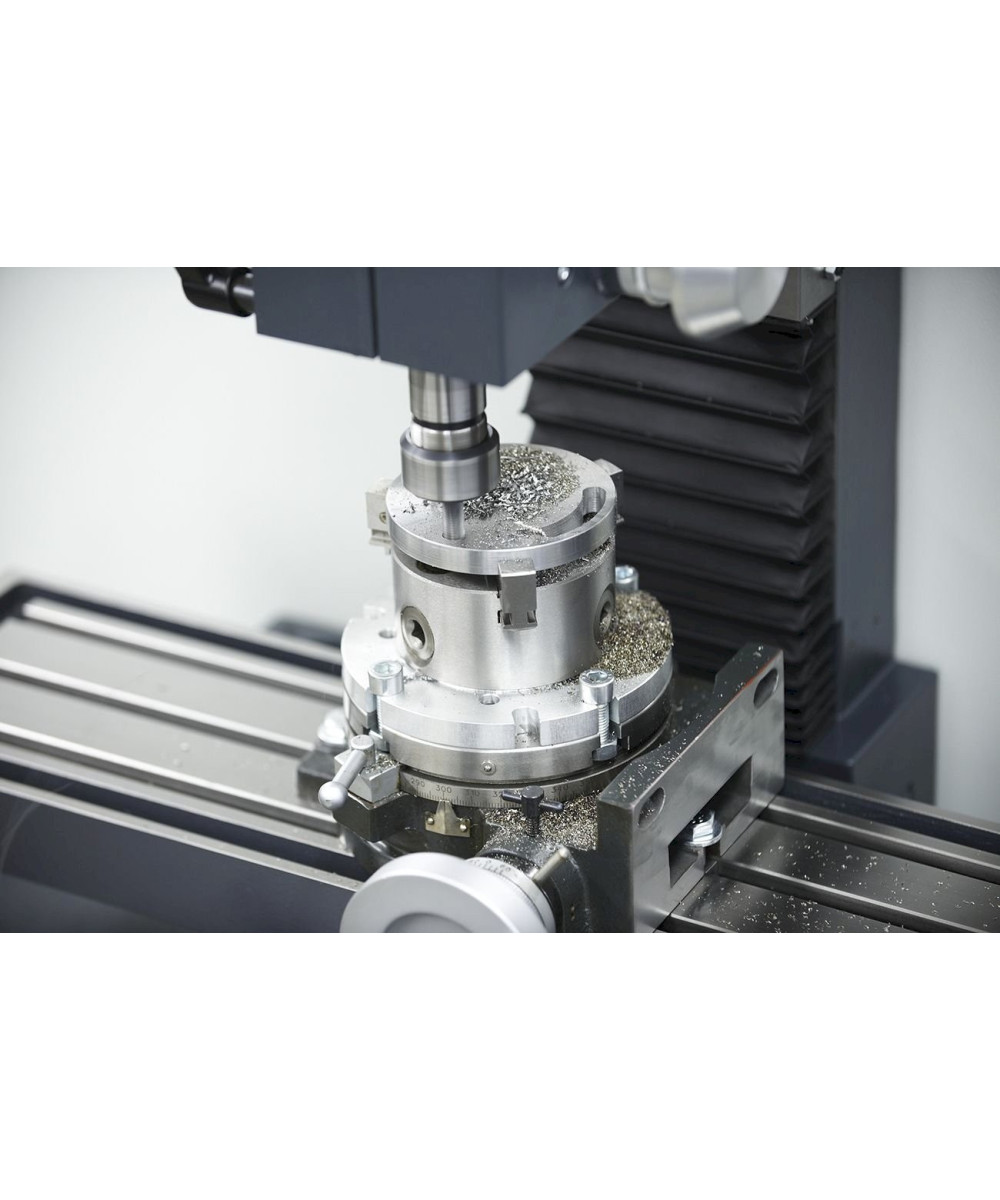

- Ein Teilapparat ist unerlässlich, wenn Werkstücke am Umfang verteilte Anfräsungen oder Ausfräsungen erhalten sollen, die auch kreisförmig sein können, z.B. Fräsen von Mehrkanten, Lochbildbohren auf Kreis, Keilwellen, Wendelnutenfräsen und Zahnradfräsen
3-Backen Drehbankfutter
- Gesamt Ø 125 mm
- zentrisch spannend
Spezifikationen
Aufspanntisch
Ø 150 mm
Anzahl der Nuten 4 mm
Breite der Nuten 11 mm
drehbar um 360°
mit Skala ●
durchgehend gehärtete Spindelbohrung MK2
Genauigkeiten
Rundlaufgenauigkeit 0,04
Parallelität der Aufspannfläche zur Grundfläche 0,04
Teilgenauigkeit 45"
Technische Daten
nachstellbare Schnecke gehärtet und geschliffen ●
Übersetzung des Schneckengetriebes 90:1
Abmessungen
Grundmaß waagerecht 180 x 170 mm
Grundmaß senkrecht 205 x 80 mm
Bauhöhe 80 mm
Gewicht
ohne Verpackung 12,5 kg

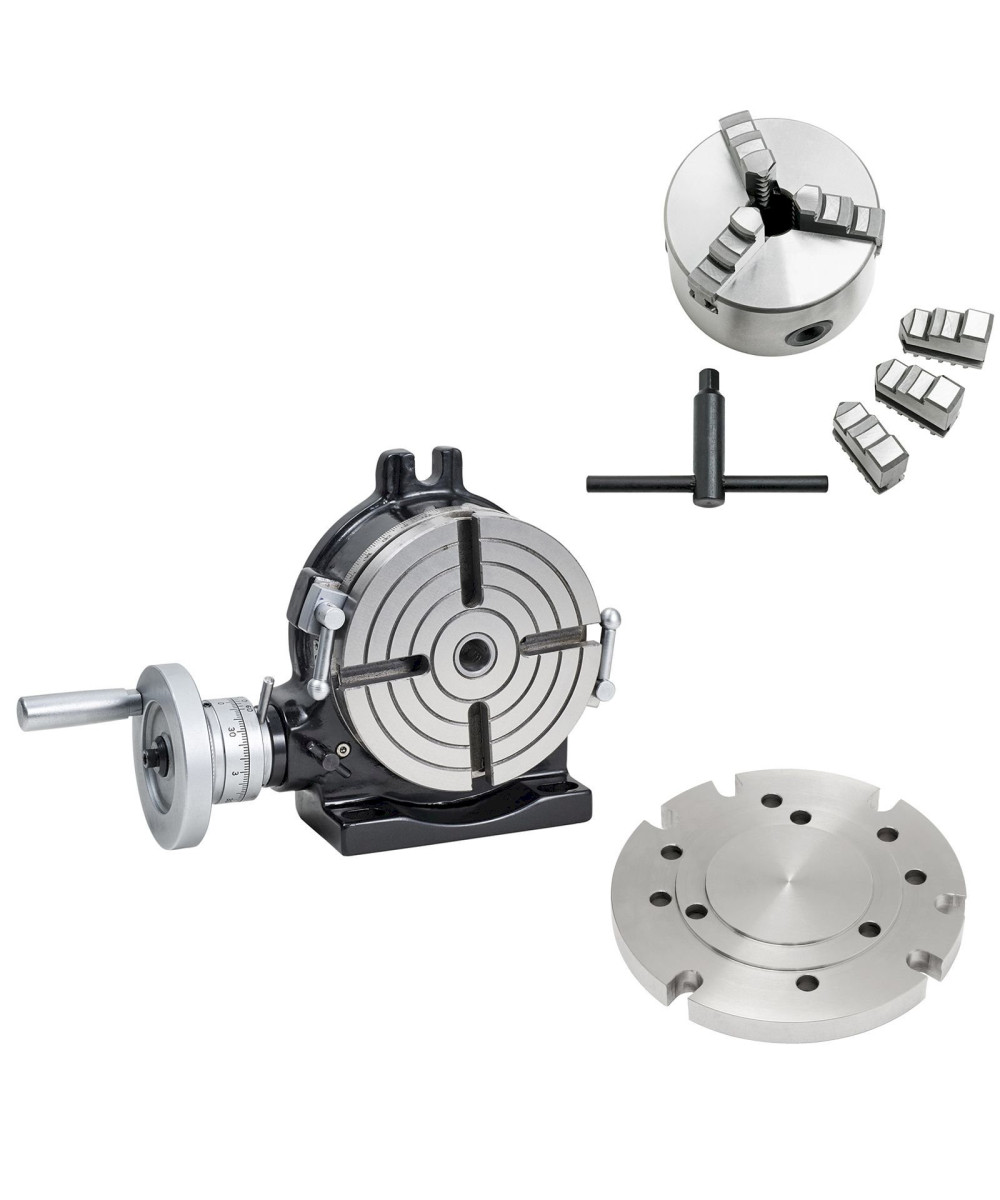

Lieferumfang
- Dreh- und Bohrbacken
- Spannschlüssel
- Befestigungsschrauben
